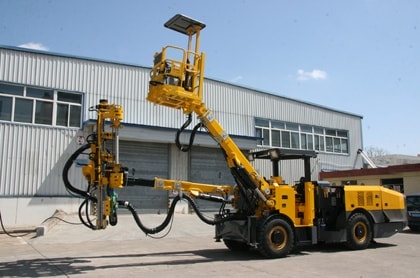

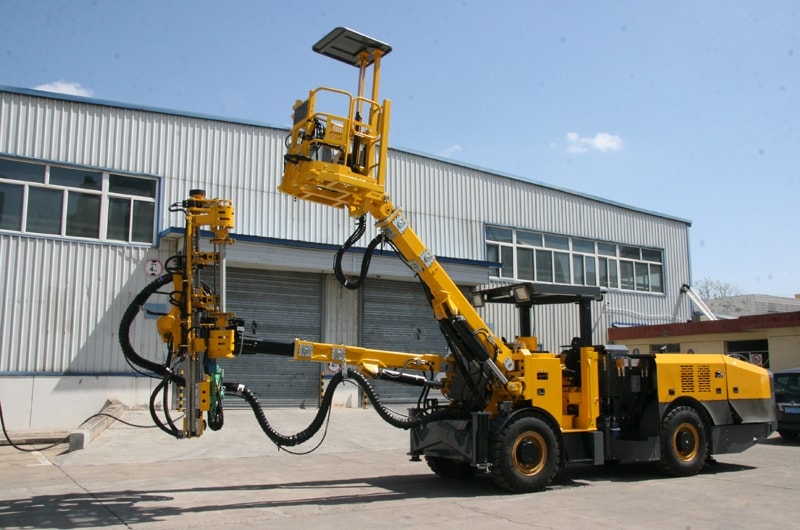

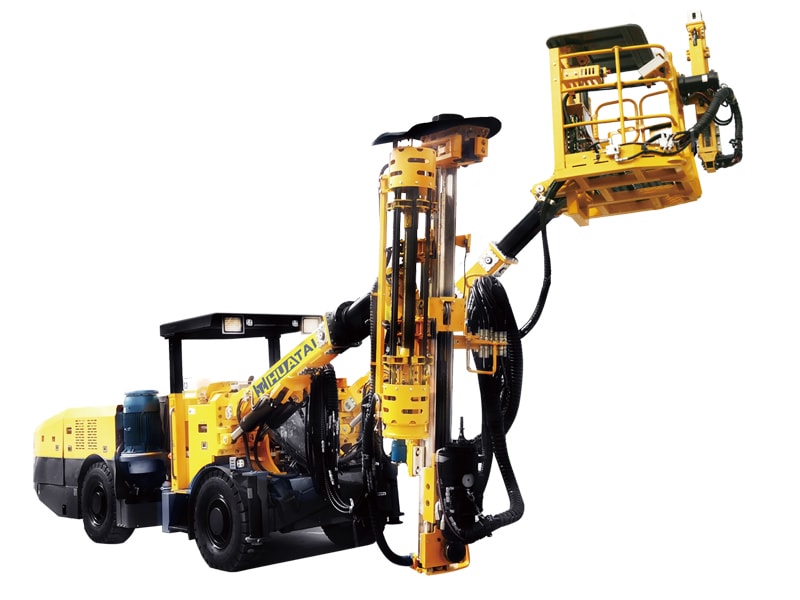

Jumbo de boulonnage hydraulique HT91-S
Le jumbo de boulonnage hydraulique HT91-S est un équipement spécialisé destiné à l’installation et à l’entretien de boulons câblés dans les environnements miniers souterrains. Il joue un rôle essentiel dans la stabilisation des roches faibles en les ancrant avec des boulons câblés pour former une structure porteuse unifiée.
Ce renforcement permet une répartition homogène des charges structurelles et offre une forte résistance à la traction, réduisant ainsi le risque d’effondrement massif du toit et garantissant la sécurité des travaux d’excavation souterrains.
Grâce à son système hydraulique avancé et à sa conception robuste, ce jumbo de boulonnage offre une efficacité et une fiabilité accrues pour les travaux de soutènement dans les mines et tunnels profonds.
Optez pour une solution souterraine qui renforce les terrains fragiles, simplifie les opérations de boulonnage par câble et assure sécurité et maîtrise sur vos chantiers.
- Projection de ligne rouge d’alerte : visibilité renforcée avec une ligne rouge de sécurité avertissant les personnes non opératrices de rester à distance de la zone de travail

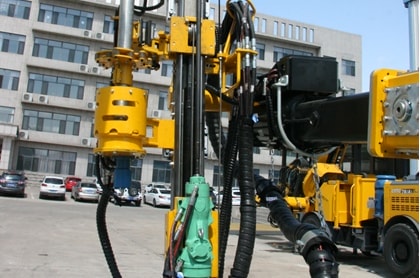

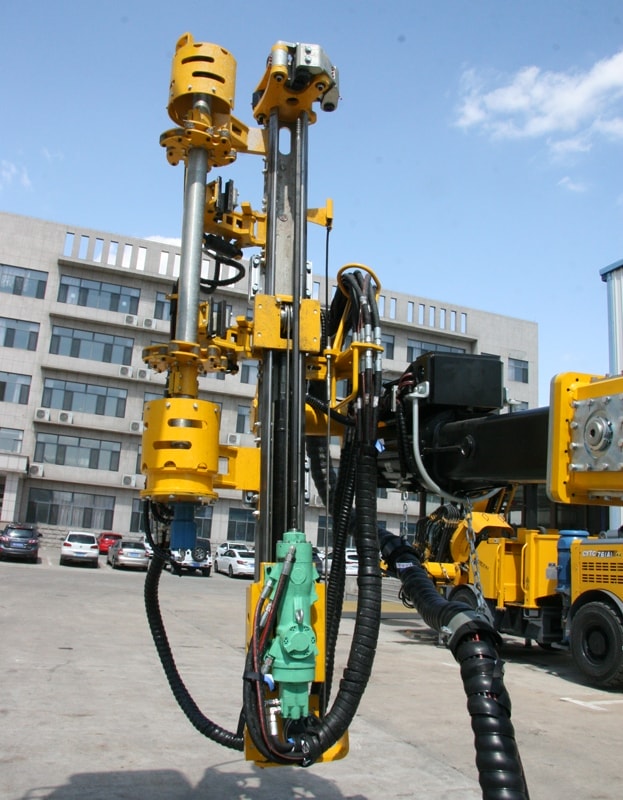

- Système automatisé de manutention des tiges : unité de stockage intégrée au bras de forage pour le chargement et le déchargement automatique des tiges durant les opérations de boulonnage profond
- Poste dédié aux boulons câblés : plateforme indépendante pour l’application d’agent d’ancrage, le mélange du coulis et la mise en tension des câbles, rationalisant l’ensemble du processus de boulonnage

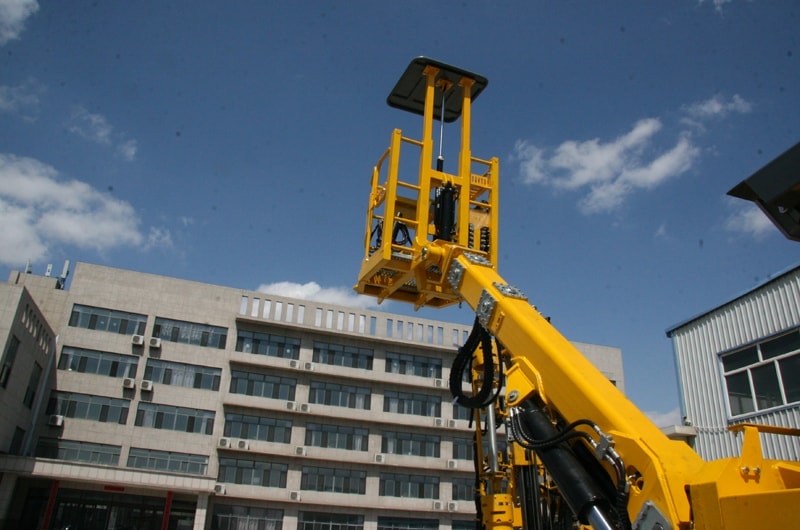

- Plateforme mobile de commande : poste opérateur repensé pour une meilleure ergonomie et une utilisation simplifiée

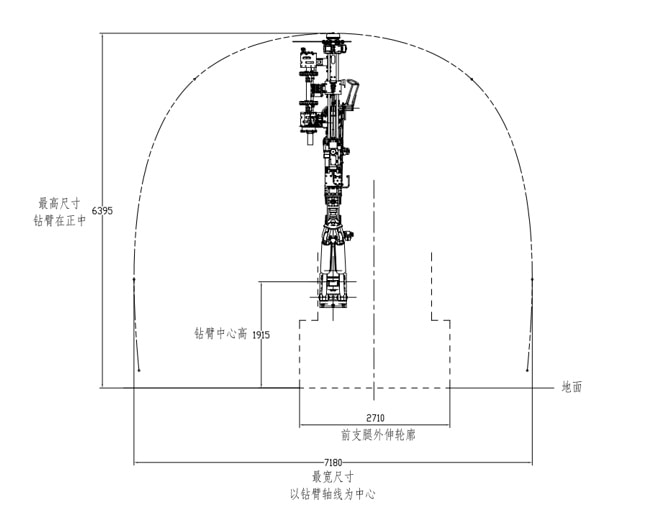

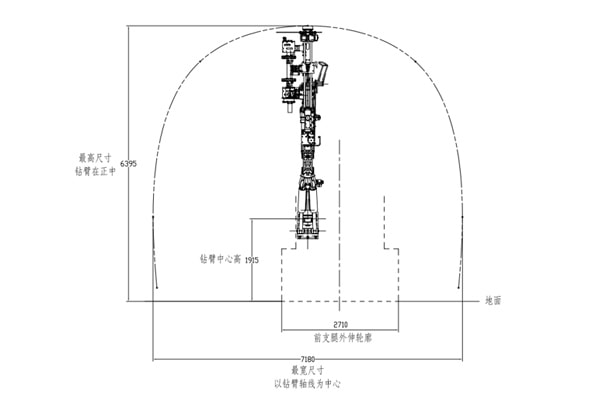

| Engin de Forage | Zone de travail | 6000×7000mm |

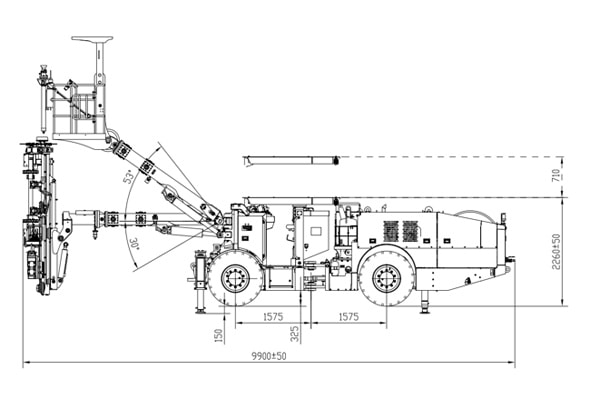

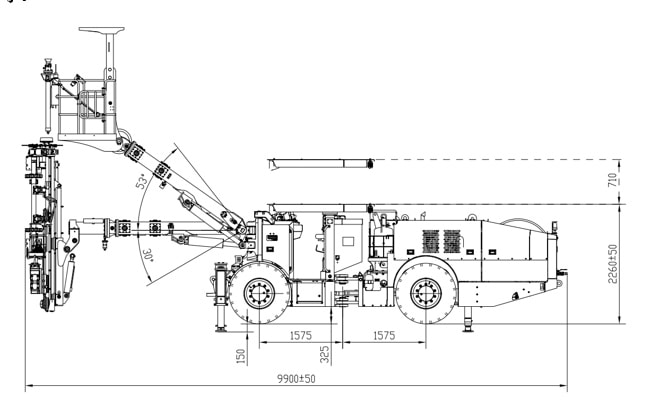

| Dimensions (transport) | 10800×1980×2500mm | |
| Dimensions (travail) | 11600×2670×3300mm | |
| Garde au sol | 325mm | |
| Rayon de braquage minimum | intérieur 3300 mm / extérieur 7000 mm | |
| Pente maximale franchissable | 14° | |
| Vitesse de déplacement | ≤10km/h | |
| Poids | 19500±500kg | |
| Marteau Perforateur | Modèle | RC1200 |
| Puissance d’impact | 14kW | |
| Fréquence d’impact | 100Hz | |
| Pression maximale | 180bar | |
| Rotation | système de rotation indépendant | |
| Adaptateur de tige | R32 | |
| Diamètre du trou de forage | Ø32mm | |
| Système d’Alimentation | Longueur total | 3286mm |
| Course d’alimentation | 975mm | |
| Force d’alimentation | 13kN | |
| Angle d’inclinaison | vers le bas 90°, vers le haut 5° | |
| Angle de rotation | ±180° | |
| Compensation d’alimentation | 900mm | |
| Flèche | Extension télescopique | 1250mm |
| Angle de pivotement | ±35° | |
| Profondeur du trou de forage | 10000mm | |
| Longueur des tiges de forage | 1200/1700mm | |
| Système Hydraulique | Débit maximum | 100+50+16ml/r |
| Puissance moteur principale (à 2500 tr/min) | 55kW | |
| Débit d’air (8 bar) | 1m³/min | |
| Débit pompe à eau (12 bar) | 4m³/h | |
| Longueur maximale du câble | 100m (diameter 45mm approximately) | |
| Châssis | Moteur | Diesel Cummins |
| Puissance nominale (2200 tr/min) | 81kW | |
| Couple (1650 tr/min) | 480Nm | |
| Angle d’oscillation de l’essieu arrière | 8° | |
| Angle de braquage | 40° |
