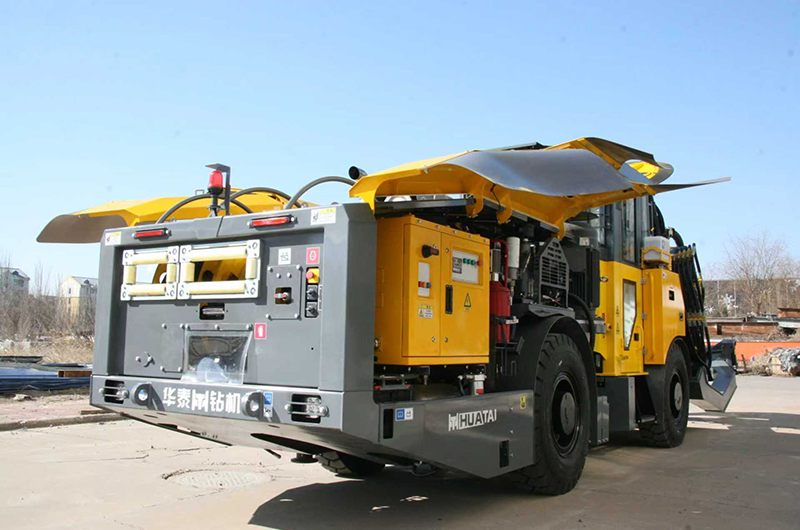

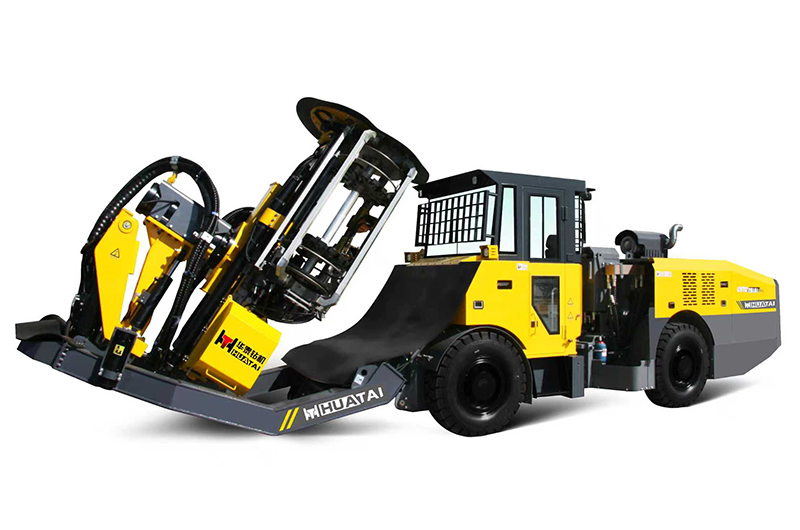

Jumbo de forage hydraulique, HT71-A

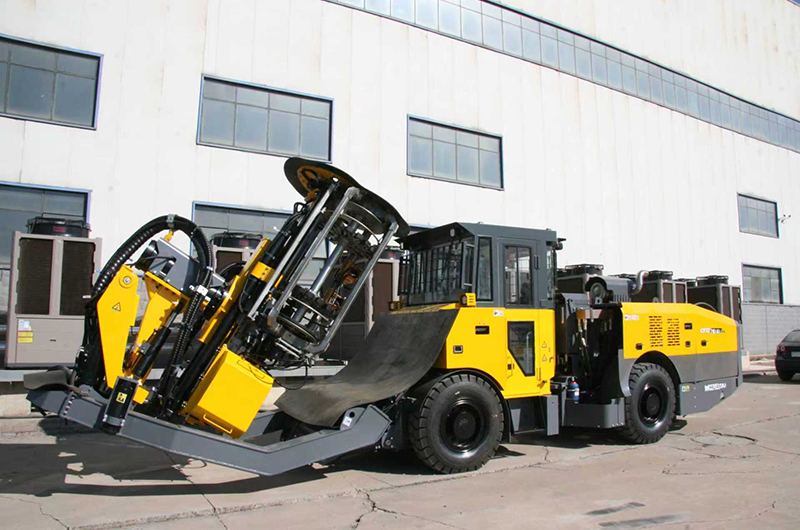

Le HT71-A hydraulic drilling jumbo est une machine de forage de trous moyens à profonds équipée d’un carrousel de tiges de forage. Il est conçu pour le forage de trous en éventail verticaux ou inclinés ainsi que de trous parallèles dans les mines souterraines de petite et moyenne taille.
Son support de bras rigide, son indicateur d’angle de haute précision, sa cabine fermée à conception ergonomique et son perforateur hydraulique à haut rendement garantissent des opérations de forage sûres, précises et efficaces.
Le jumbo de forage hydraulique est également équipé d’une interface de surveillance à distance, permettant une transmission pratique des données et contribuant à améliorer la productivité globale des opérations souterraines.
| Jumbo de forage hydraulique | Section de galerie adaptée | 3800×3800 - 6000×6000mm | |
| Dimensions (L × l × H) | 9950×1980×2868mm | ||
| Garde au sol | 330mm | ||
| HT71(CYTC76A) | Rayon de braquage minimal | Intérieur : 3250 mm / Extérieur : 6300 mm | |
| Aptitude en pente | 14° | ||
| Poids total | 20000kg | ||
| Perforateur hydraulique | Modèle | RC2200 | YYG22U |
| Puissance de percussion | 21kW | 22kW | |
| Fréquence de percussion | 55Hz | 55Hz | |
| Pression d’impact | 200bar | 220bar | |
| Système de rotation | Rotation indépendante | Rotation indépendante | |
| Vitesse de rotation | 0–285 tr/min | 0–220 tr/min | |
| Couple de rotation maximal | 720N.m | 1050N.m | |
| Système d’avance | Modèle | 1220 Tiges de forage | 1525 Tiges de forage |
| Longueur d’avance | 3160mm | 3465mm | |
| Poids | 1300kg | 1400kg | |
| Force d’avance | 14kN | 14kN | |
| Profondeur de forage mécanisé | 35m | 42.6m | |
| Hauteur de tunnel adaptée | Longueur d’avance +240 mm | Longueur d’avance +240 mm | |
| Capacité de stockage des tiges | 27+1 | 27+1 | |
| Angle d’inclinaison | +25° / -50° | ||
| Angle de basculement du système d’avance | ±180° | ||
| Course de compensation | 635mm | ||
| Poids du bras | 2200kg | ||
| Système électrique | Modèle | RC2200 / YYG22U | |
| Moteur | 91kW | ||
| Moteur électrique principal | 75kW | ||
| Tension | 380V (optionnel) | ||
| Fréquence | 50Hz | ||
| Compresseur d’air | Capacité du réservoir d’air | 60L | |
| Débit d’air (8 bar) | 1.5m³/min | ||
| Système hydraulique | Capacité du réservoir d’huile | 235L | |
| Finesse de filtration | 10μm | ||
| Capteur | Capteur de pression différentielle pour le filtre d’huile hydraulique | ||
| Pompe | Pompe à huile manuelle / pompe à huile électronique | ||
| Châssis | Moteur | Moteur diesel Cummins Stage IV | |
| Puissance nominale (2500 tr/min) | 81kW | ||
| Couple (1650 tr/min) | 480N.m | ||
| Capacité du réservoir de carburant | 65L | ||
| Traitement des gaz d’échappement | DOC+DPF | ||
| Aptitude en pente | 14° | ||
| Longueur du câble électrique | 70m | ||
| Diamètre de l’enrouleur de câble | 1130mm | ||
| Angle de braquage | ±40° | ||
- La cabine ergonomique ROPS est équipée d’un poste de conduite avancé, de systèmes de climatisation chaud/froid, d’un écran de conduite du jumbo et de systèmes radar d’alerte précoce.
- Afin d’assurer une excellente visibilité et de maintenir une précision de forage élevée, le jumbo de forage hydraulique est doté d’un indicateur d’angle de forage de haute précision et d’une interface de surveillance à distance pour le traitement des données externes, améliorant l’efficacité des opérations souterraines.
- Le jumbo permet le forage de trous parallèles de 1,5 m et un forage sur toute la plage ±180°. Le carrousel de tiges peut contenir jusqu’à 28 tiges, permettant une profondeur de forage mécanisée allant jusqu’à 42 mètres. Il peut forer verticalement vers le bas et travailler efficacement sous différents angles afin de répondre à diverses exigences de forage.

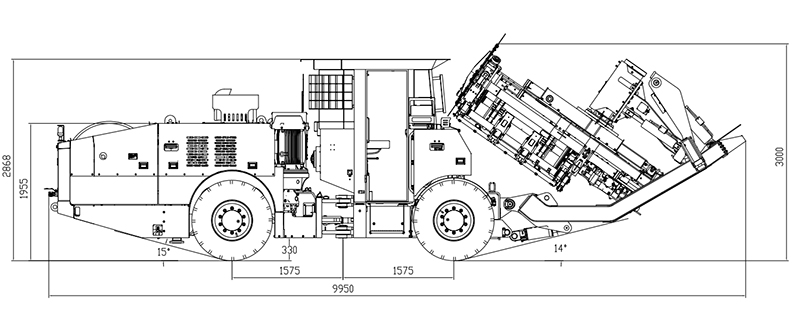

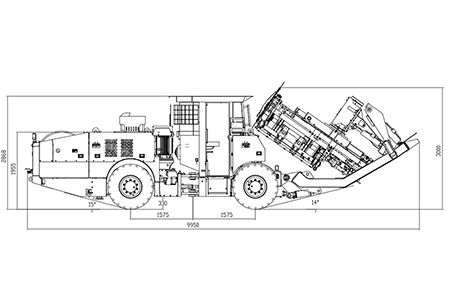

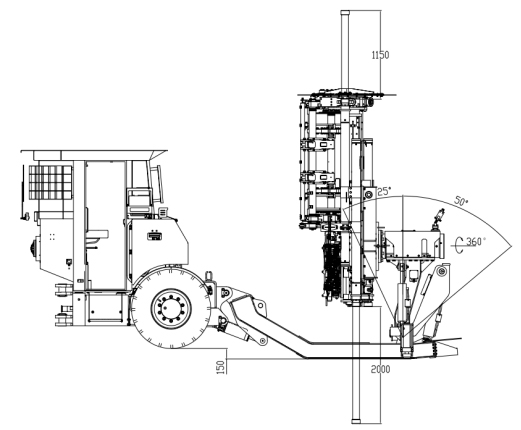

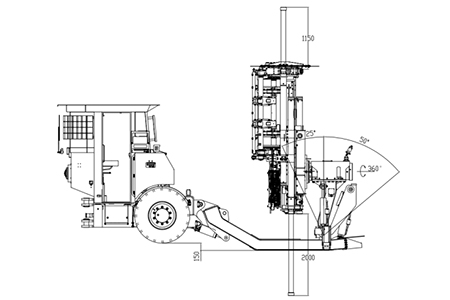

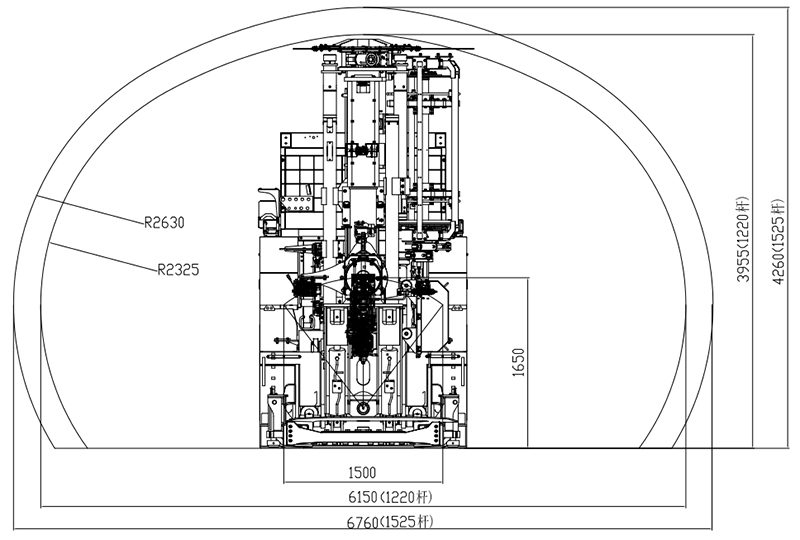

Dimensions Extérieures du Jumbo de Forage – Vue Latérale

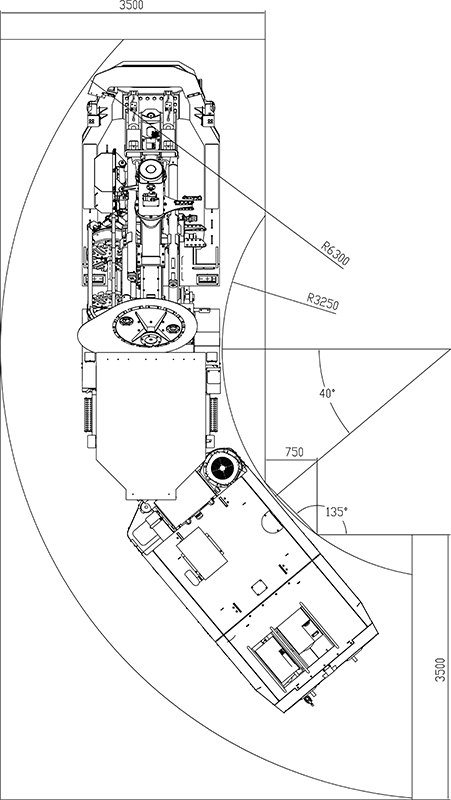

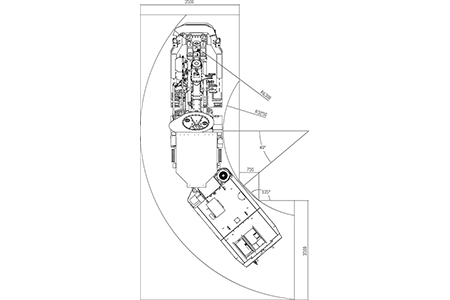

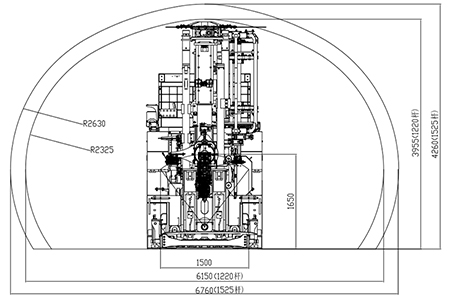

Rayon de braquage
