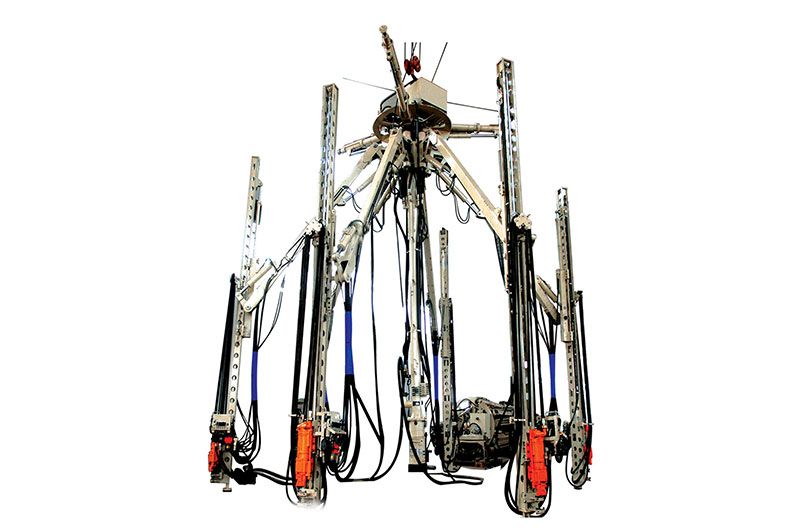

Jumbo de forage de puits, Jumbo pneumatique de puits, SJZ (Foreuse de puits verticale)
La foreuse de puits verticale de la série SJZ est un engin spécial conçu pour le forage de trous de mine dans la construction de puits verticaux. Elle convient à une large gamme de diamètres de puits et se distingue par une opération flexible, un positionnement précis et une sécurité fiable. Alimentée par de l'air comprimé, elle est transmise par un système hydraulique, et tous les mouvements du montage de la foreuse sont motorisés. L'efficacité du forage des trous de mine est ainsi naturellement améliorée, ce qui permet de réduire considérablement le temps de travail auxiliaire.
| Élément | Unité | |||||
| Diamètre du puits vertical | m | 4-5 | 4-6 | 4-6 | 5-7 | 6-8 |
| Dimensions rétractées | m | ⌀1.4×6 | ⌀1.6×6 | ⌀1.7×6 | ⌀1.9×7.2 | ⌀1.9×7.2 |
| Bras | pcs | 3 | 4 | 5 | 5 | 6 |
| Angle de pivotement du bras | ° | 150 | 150 | 150 | 150 | 120 |
| Plage de forage | m | ⌀1.65-6 | ⌀1.65-6 | ⌀1.65-6.3 | ⌀1.65-8.2 | ⌀1.65-8.2 |
| Perforateur | YGZ70 | YGZ70 | YGZ70 | YGZ70 | YGZ70 | |
| Puissance de la pompe à huile | kW | 5.8 | 5.8 | 5.8 | 5.8 | 5.8 |
| Pression de travail | MPa | 10-12 | 10-12 | 10-12 | 10-12 | 10-12 |
| Course d'avance | m | 3.5 | 3.5 | 3.5 | 4.3 | 4.3 |
| Pression d'air | MPa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Consommation d'air | ㎡/min | 38 | 48 | 58 | 68 | 68 |
| Longueur des tiges | m | 3.9 | 3.9 | 3.9 | 4.7 | 4.7 |
| Diamètre des trous | mm | ⌀38-55 | ⌀38-55 | ⌀38-55 | ⌀38-55 | ⌀38-55 |
| Poids total | kg | 4100 | 4700 | 5300 | 6300 | 7800 |
| Pression d'eau | MPa | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 | 0.3-0.5 |
Commentaires
Huatai est une entreprise chinoise spécialisée dans la conception et la production en série d'engins de forage de roche. Depuis sa création en 2000, l'entreprise s'est engagée à fabriquer des produits de pointe et à offrir des services de la plus haute qualité à de nombreuses entreprises opérant dans les secteurs miniers, métallurgiques et de l'ingénierie des fondations.
Au cours de 20 ans d'innovation et de développement constants dans l'industrie minière souterraine et du forage de roche, Huatai a réalisé une auto-transcendance continue et comblé plusieurs lacunes sur le marché intérieur. Aujourd'hui, notre gamme de produits comprend plus de 30 types de machines de forage de roche pour mines, réparties en trois catégories : engins pour mines souterraines, engins pour mines de charbon et foreuses jumbo pour puits. Ces années de croissance et d'amélioration constantes ont permis de réaliser des progrès notables dans l'industrie nationale des machines de forage de roche, augmentant la sécurité, l'efficacité et la rentabilité des projets d'ingénierie minière souterraine et de construction de tunnels.
