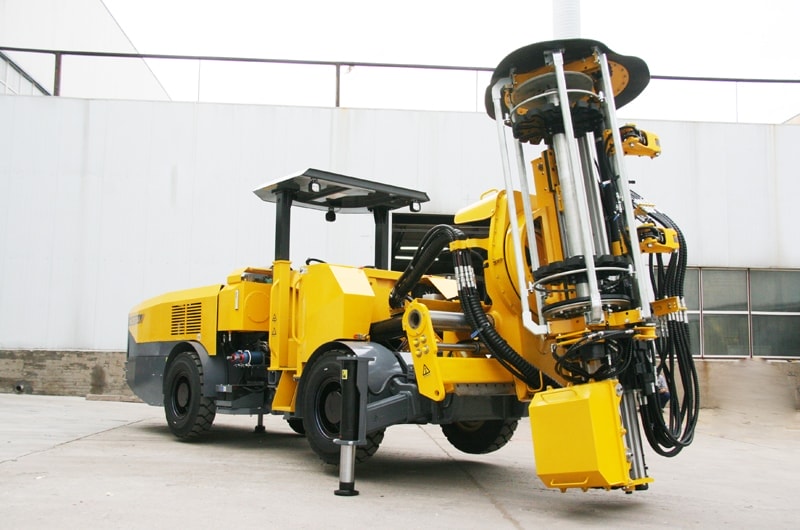

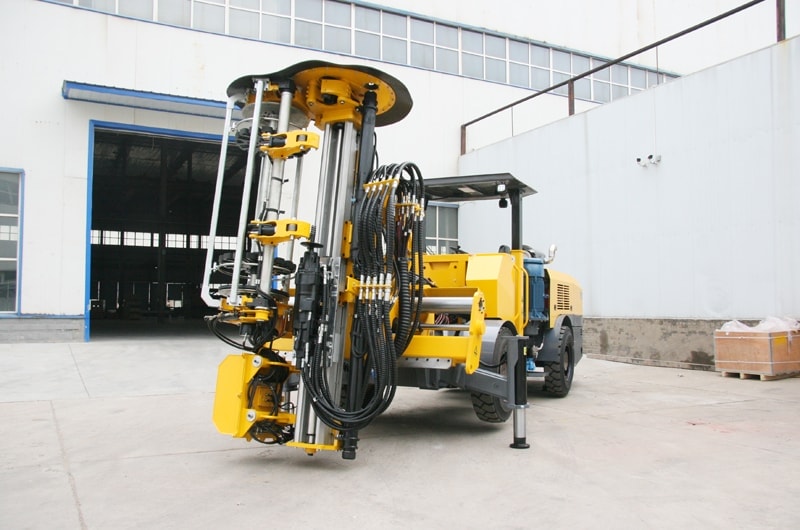

Jumbo de forage hydraulique avec changeur automatique de tiges, HT71 (pour l’exploitation minière)
La foreuse hydraulique jumbo HT71 se distingue par son design compact, idéale pour les mines de petite et moyenne taille. Grâce à sa conception flexible, cet engin minier peut être utilisé pour forer des trous horizontaux et en éventail sur des plans verticaux et inclinés dans des mines souterraines ou des tunnels.
Dotée d’un haut degré d’automatisation, cette foreuse jumbo souterraine est équipée d’un changeur de tige automatique. Elle convient aux dérives et tunnels ayant une section supérieure à 3,8m × 3,8m.
Cette machine de forage de roche souterraine est équipée d’une plateforme de travail facilitant les mouvements horizontaux du bras, d’un système d’indication d’angle de forage de haute précision, d’une plateforme de commande à distance et d’un marteau perforateur haute performance, garantissant des opérations de forage efficaces, sûres et rapides. De plus, la foreuse minière est dotée d’un accès à distance, permettant d’effectuer les opérations à distance, ce qui améliore considérablement l’efficacité de la production minière.
- Marteau perforateur
- Système de contrôle anti-bourrage et contrôle proportionnel électro-hydraulique
- Châssis avec moteur diesel Cummins
- Bras avec grand angle d'inclinaison/levage
| Dimensions (L×l×H) | 8810×2390×2200（2910）mm |
| Marteau perforateur | RC2200, 22U |
| Puissance (Marteau perforateur | 21 kW / 22 kW |
| Longueur totale (alimentation) | 3160 / 3456 mm |
| Longueur de la tige de forage | 1220 /1520 millimètre |
| Profondeur du trou | 33/41 m |
| Force d'avance | 14 kN |
| Rallonge d'alimentation | 900 mm |
| Flèche (angle de levage/inclinaison) | 25° 65° |
| Trou horizontal | 1500 millimètre |
| Angle de rotation de la coquille guidage | ±180° |
| Puissance du moteur principal | 75 kW |
| Tension nominale | 380V (personnalisée) |
| Aptitude en pente | 14° |
| Poids total | 16,5 T |
| Longueur du câble | 70 m |
- Réduction des coûts des outils de forage : La foreuse jumbo hydraulique est équipée d'un marteau perforateur haute performance. Un mécanisme à double amortisseur assure une meilleure efficacité de transfert de l'énergie d'impact, offrant ainsi des performances de forage élevées. Associée à une fonction anti-bourrage, la durée de vie des outils de forage, tels que les forets et les tiges, est considérablement prolongée.
- Amélioration de l'environnement de travail : L'utilisation d'eau pour le nettoyage des trous lors du forage réduit la génération de poussière, offrant un environnement de travail confortable et sûr.
- Haute sécurité : La cabine opérateur certifiée FOPS protège l'opérateur du bruit, de la poussière et des vibrations, assurant ainsi une grande protection. Cela garantit que les travaux de forage sont effectués avec précision, rapidité et sécurité.
- Choix économique : Nos foreuses jumbo souterraines sont dotées d'accessoires de forage de haute qualité, garantissant un fonctionnement stable et une productivité élevée.

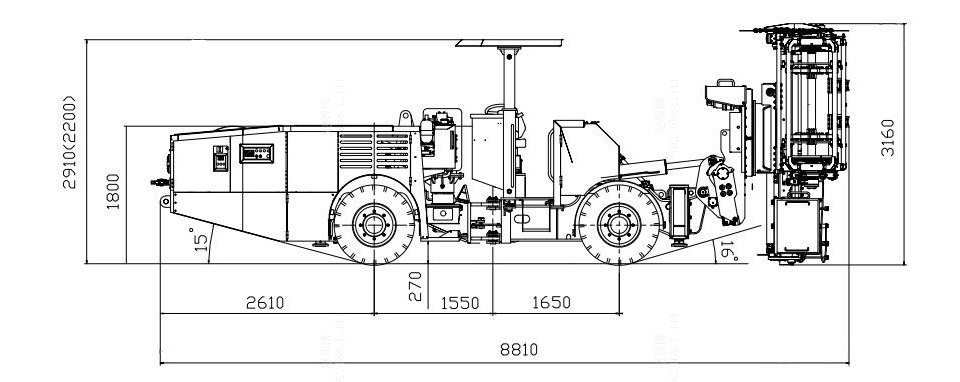

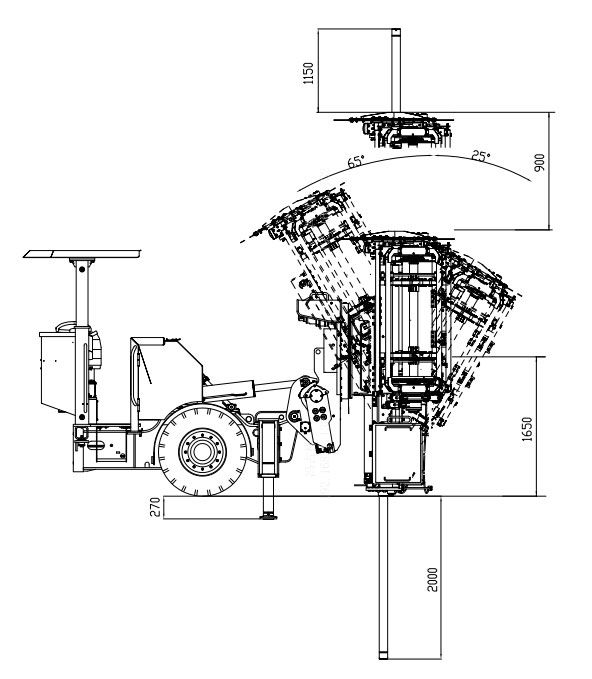

Dimensions extérieures de la foreuse jumbo - Vue latérale

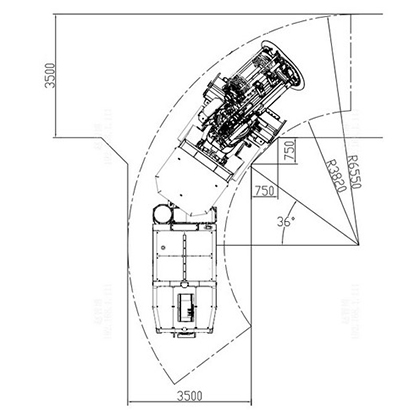

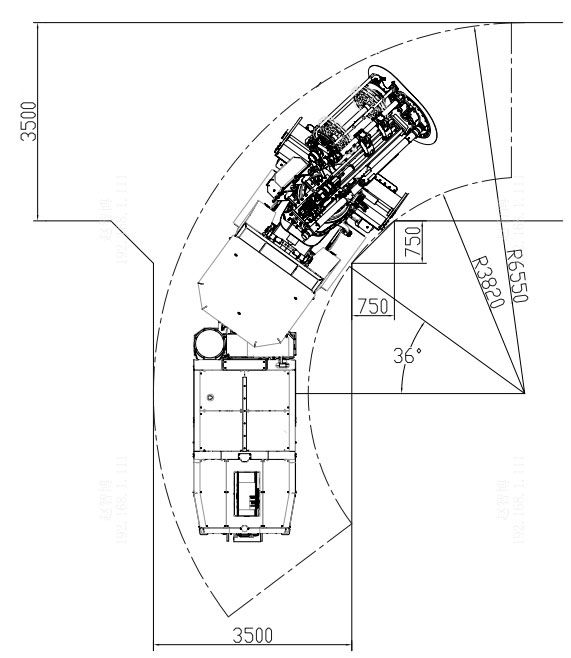

Rayon de braquage

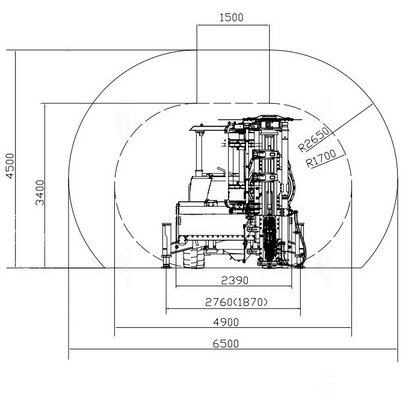

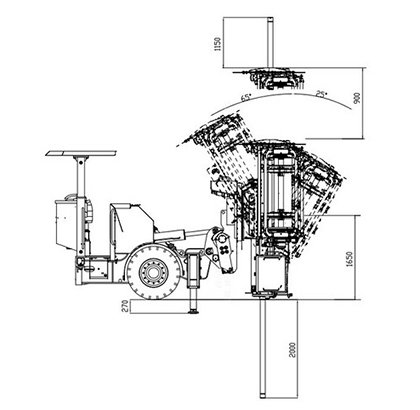

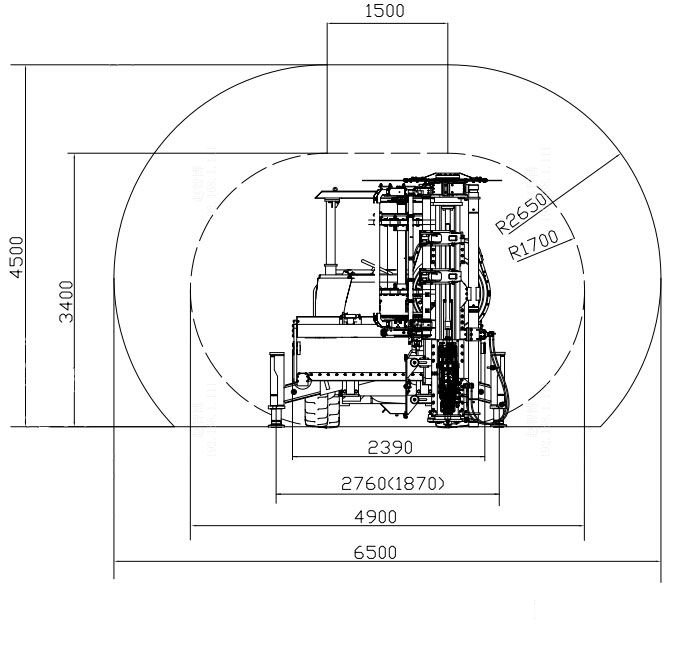

Section transversale
Section en coupe
