Équipements d’Exploitation Minière Souterraine

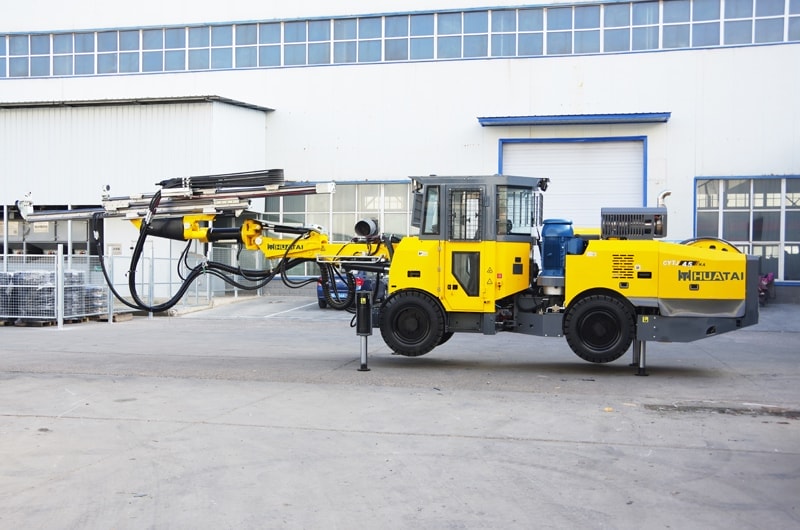

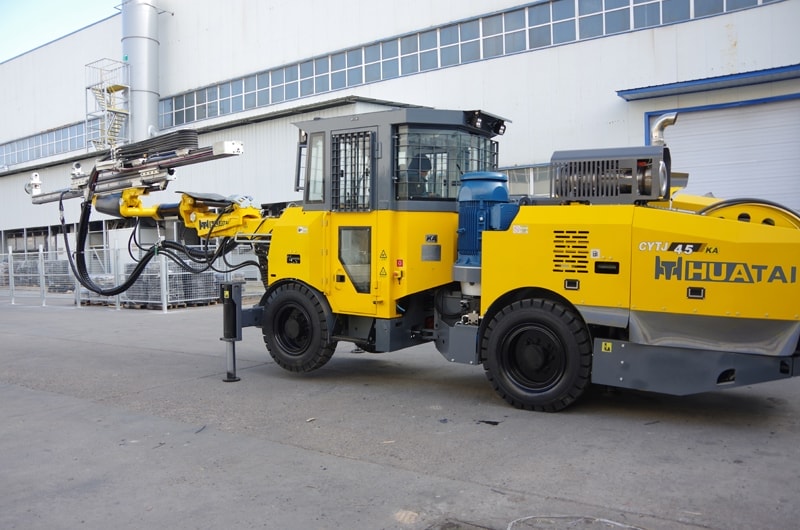

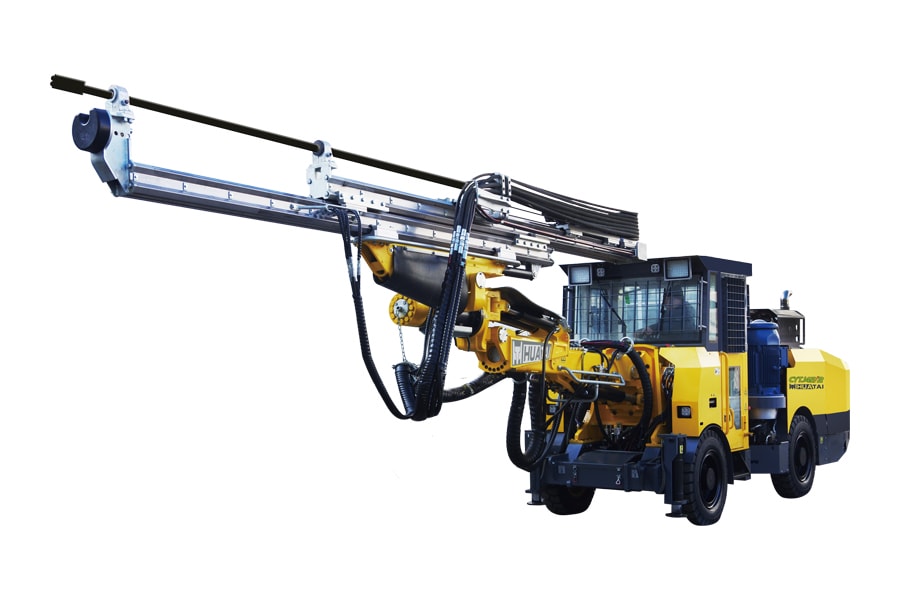

HT221 – Jumbo de Forage Hydraulique (pour le creusement de tunnels)
Le jumbo de forage hydraulique HT221 est spécialement conçu pour les travaux de creusement de tunnels et d’excavation dans des espaces souterrains étroits, notamment les mines métalliques et autres environnements confinés. Avec une couverture allant jusqu’à 33 m², ce jumbo intelligent offre des performances élevées grâce à son système de forage de roche entièrement hydraulique, équipé d’un mécanisme anti-blocage pour une opération plus rapide et plus stable.
Conçu avec des commandes intuitives et un haut degré d’automatisation, ce jumbo hydraulique réduit les exigences de compétence de l’opérateur tout en offrant des fonctions intelligentes pour faciliter le déroulement des opérations. De nombreuses options de configuration sont disponibles pour répondre aux besoins spécifiques de chaque projet. Sa structure compacte et sa grande mobilité améliorent considérablement l’environnement de travail tout en augmentant la qualité et la productivité des opérations de construction souterraines. Transformez votre chantier souterrain avec une solution qui améliore l’efficacité, simplifie le contrôle et s’adapte à vos besoins en matière de creusement de tunnels.
- Capacité de creusement compacte : idéale pour le creusement de tunnels dans des galeries étroites et des espaces souterrains confinés, avec une couverture de travail allant jusqu’à 33 m².
- Système de forage efficace : équipé d’un système de forage de roche entièrement hydraulique avec protection anti-blocage, permettant un forage rapide et performant

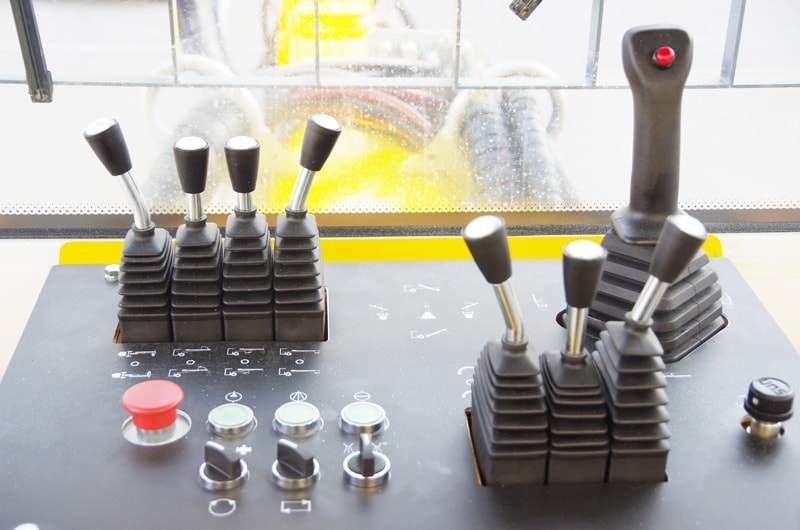

- Commande intelligente et conviviale : interface homme-machine améliorée avec des fonctions intelligentes et automatisées, réduisant la dépendance à l’expertise de l’opérateur
- Configuration personnalisable : plusieurs options de configuration disponibles pour répondre aux besoins opérationnels spécifiques
- Design agile et robuste : structure compacte avec une excellente maniabilité, améliorant les conditions de travail et renforçant la qualité ainsi que l’efficacité des chantiers

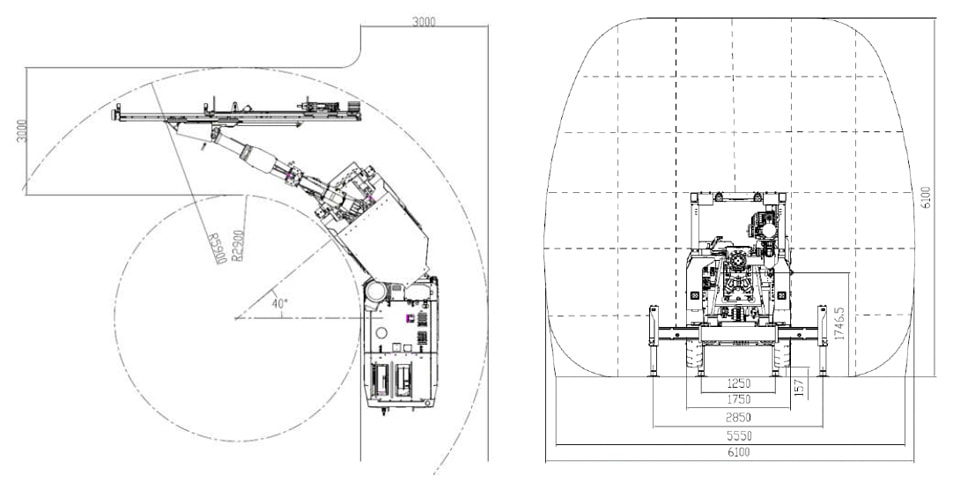

| Foreuse | Zone de couverture de forage | 3000×3000—6600×6000mm | |||
| Rayon de braquage minimum | intérieur 2800 mm extérieur 4900 mm | ||||

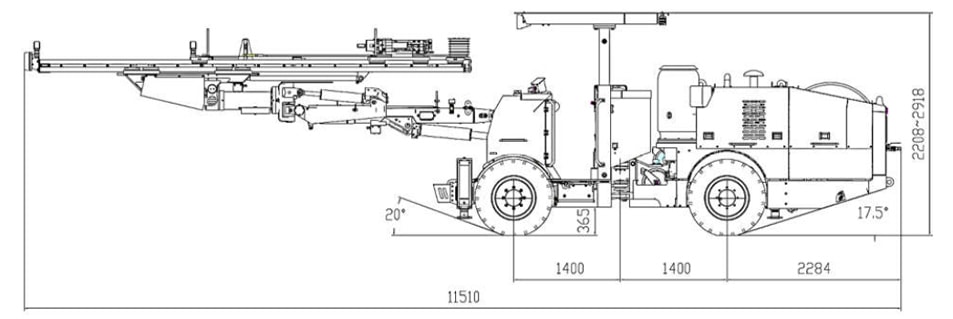

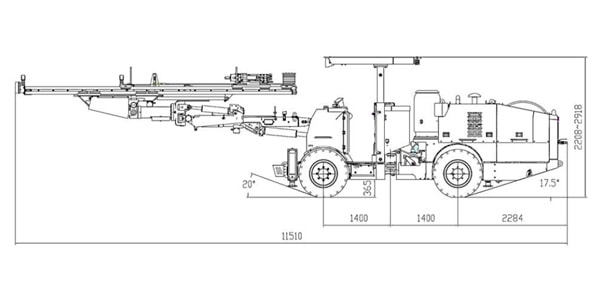

| Dimensions | 11510×1750×2208(2918)mm | ||||
| Capacité de pente (Gradeabilité) | 14° | ||||
| Garde au sol | 365mm | ||||
| Poids | 13500kg | ||||

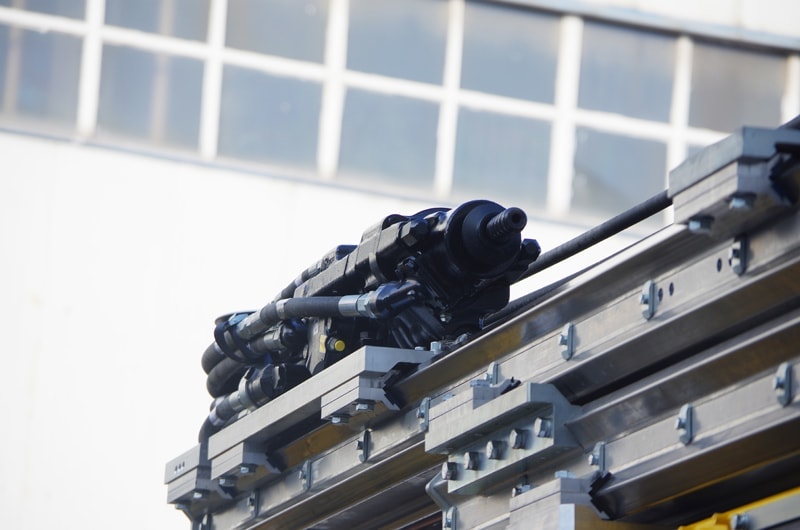

| Marteau perforateur | Modèle | RC2200 | YYG18U | YYG22U | HC95 LMA |
| Puissance | 21kW | 18kW | 22kW | 21kW | |
| Fréquence | 55Hz | 57Hz | 53Hz | 55Hz | |
| Pression | 120-220bar | 180-200bar | 180-200bar | 165-200bar | |
| System rotation | Independent rotation | ||||
| Longueur | 931mm | 1007mm | 1007mm | 987mm | |
| Porte-outil | T38, R38, T45 | T38 | T38 | T38, R38 | |
| Avancement (Feed) | Longueur totale | 5262/5972mm | 5450/6040mm | 6040mm | 5972mm |
| Longueur des tiges de forage | 3700/4305mm | 3700/4305mm | 4305mm | 4305mm | |
| Profondeur de forage | 3370/3970mm | 3370/3970mm | 3970mm | 3970mm | |
| Force d’alimentation | 13kN | 13kN | 13kN | 13kN | |
| Bras de forage (Boom) | Compensation d’alimentation | 1250mm | |||
| Forage horizontal | couverture complète | ||||
| Angle de rotation de la coque-guide | ±180° | ||||
| Inclinaison de l’alimentation | +90°/-5° | ||||
| Inclinaison du bras | +60°/-30° | ||||
| Angle de pivotement | ±35° | ||||
| Poids du bras | 2565kg | ||||
| Extension télescopique du bras | 1450mm | ||||
| Système air & eau | Débit max. de la pompe (12 bar) | 4m³/h | |||
| Capacité du réservoir d’air | 56L | ||||
| Débit d’air | 1m³/h | ||||
| Puissance d’installation | 87.5kW | ||||
| Puissance moteur principal | 75kW | ||||
| Tension | 380V (personnalisable) | ||||
| Système hydraulique | Capacité du réservoir d’huile | 185L | |||
| Filtration | 10μm | ||||
| Châssis | Marque / puissance moteur | Moteur Cummins (III), 74kW Moteur Cummins (IV), 81kW Moteur Cummins (V), 90kW | |||
| Capacité du réservoir diesel | 60L | ||||
- Évacuation des déblais assistée par air avec suppression des poussières à base d’eau
- Pack d’adaptation pour conditions climatiques extrêmes (froid intense)
- Fonctionnement entièrement alimenté au diesel
- Cabine opérateur climatisée
- Système d’avancement à double glissière
- Système d’assistance au forage pour un contrôle optimisé
