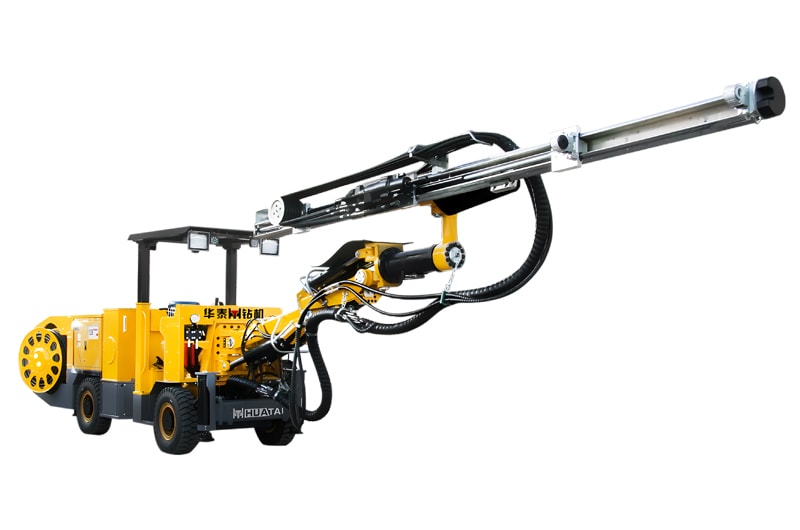

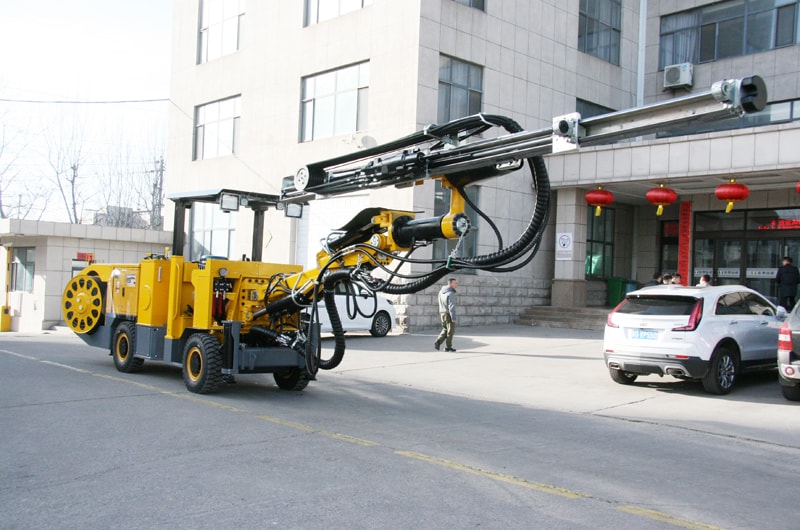

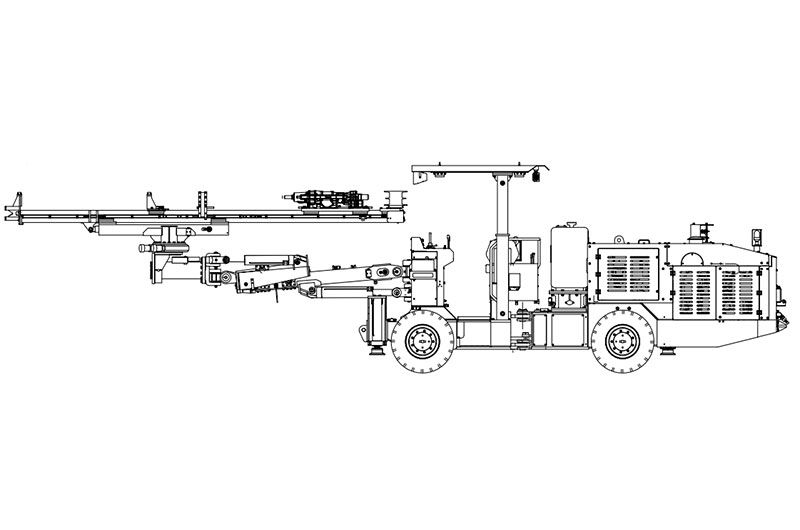

Jumbo de forage hydraulique HT82 (pour le creusement de tunnels)

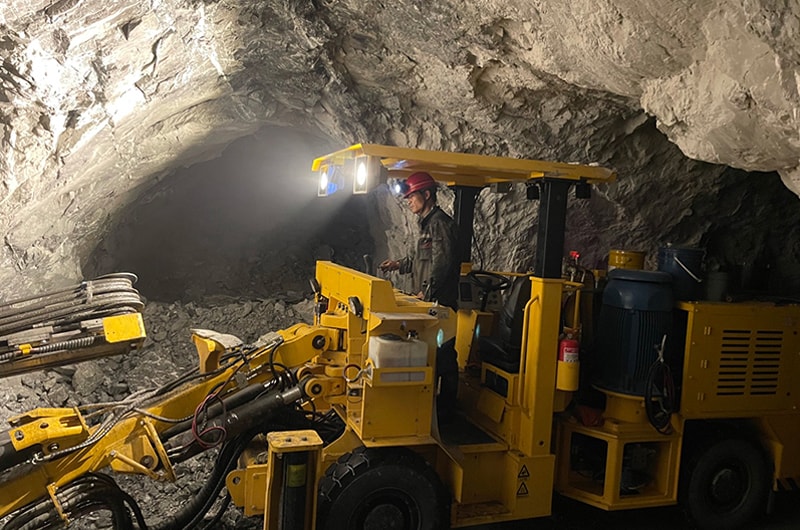

Notre jumbo de forage hydraulique est largement utilisé dans les mines métalliques souterraines de petite à moyenne taille, les projets hydroélectriques, les tunnels routiers/ferroviaires ainsi que dans l’industrie chimique. Grâce à son excellente adaptabilité aux roches (indice de dureté Protodyakonov f = 6 à 16 et plus), cette machine polyvalente fonctionne efficacement dans des tunnels étroits de seulement 3,3 mètres de large.
Fonctionnalités principales :
- Rotation bidirectionnelle à 360° (horizontale/verticale) du système d’alimentation
- Double usage : développement de tunnel et forage de trous

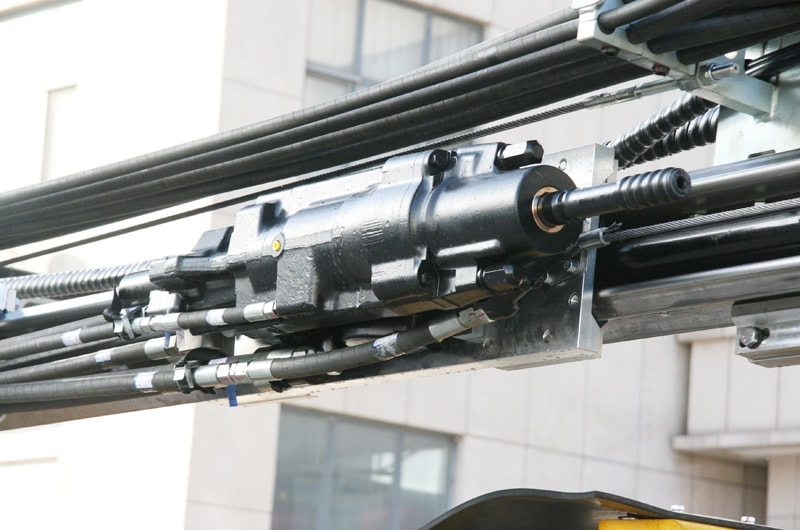

- Marteau perforateur
- Bras avec système de support flottant à double triangle
- Fonction anti-bourrage

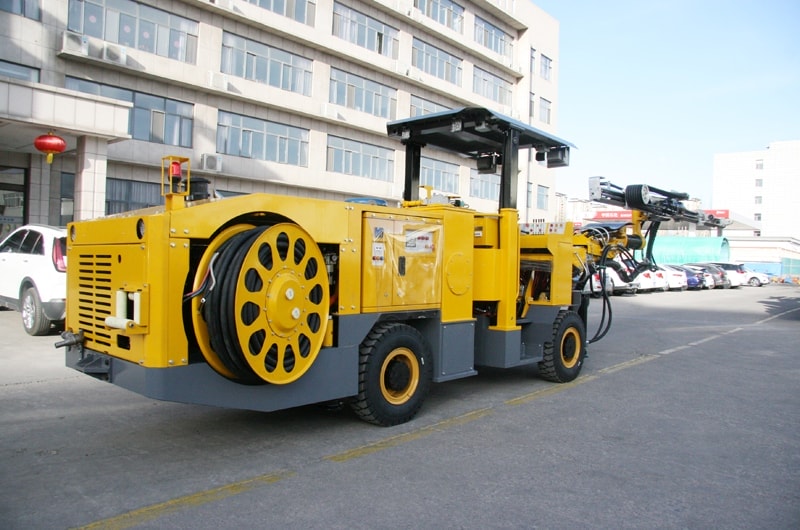

- Châssis avec moteur diesel Yanmar 4 cylindres
- Avancement
- Système de contrôle
| Modèle | HT82 | |
| Section transversale applicable | 3000x3000——5050x4500mm | |
| Dimensions hors tout (L×l×h) | 10600x1650x2085 （2795）mm | |
| Garde au sol | 320mm | |
| Poids total | 11500kg | |
| Rayon de braquage min. | Intérieur 3450 mm / Extérieur 5450 mm | |
| Pente maximale franchissable | 14° | |
| Vitesse | ≤7.2km/h | |
| Longueur du câble | 70m | |
| Options de foreuse | ||
| Modèle | RC2200  | YYG18U  |
| Puissance | 21kW | 18kW |
| Fréquence | 55Hz | 57Hz |
| Pression | 120-220bar | 130-200bar |
| System de pivotement | Independent | Independent |
| Vitesse de rotation | 0-285r/min | 0-220r/min |
| Couple max. | 720N.m | 1050N.m |

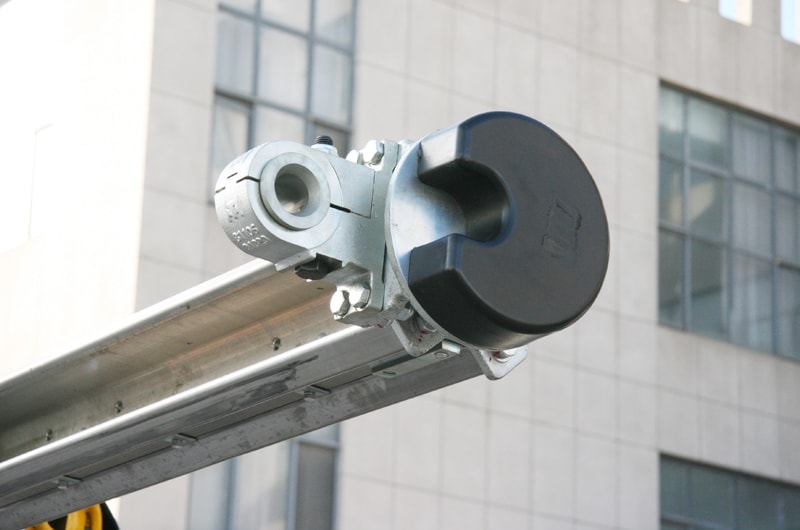

| Système d’alimentation | ||
| Longueur totale | 4820/5262mm | 4820/5262mm |
| Longueur des tiges | 3090/3700mm | 3090/3700mm |
| Profondeur du trou | 2770/3370mm | 2770/3370mm |
| Poids | 550/610kg | 530/590kg |
| Force d’alimentation | 13kN | 13kN |
| Bras de forage | ||
| Extension du bras | 1250mm | |
| Couverture horizontale | totale | |
| Rotation du bras | ±180° | |
| Inclinaison (levage/bascule ment) | +60°/-30° | |
| Angle de pivotement | ±35° | |
| Poids du bras | 1645kg | |
| Systèmes eau et air | ||
| Débit max. de la pompe (12 bar) | 4m³/h | |
| Déplacement d’air du compresseur | 1m³/min | |
| Système électrique | ||
| Puissance totale | 85.5kW | 65.5kW |
| Puissance moteur principale | 75kW | 55kW |
| Tension | 380V (personalise) | |
| Châssis | ||
| Moteur | Diesel Yanmar | |
| Puissance nominale (2200 tr/min) | 53.7kW | |
| Couple (1650 tr/min) | 308N.m | |
| Système hydraulique | ||
| Entraînement hydrostatique en circuit fermé Commande hydraulique directe Fonction anti-saut | ||

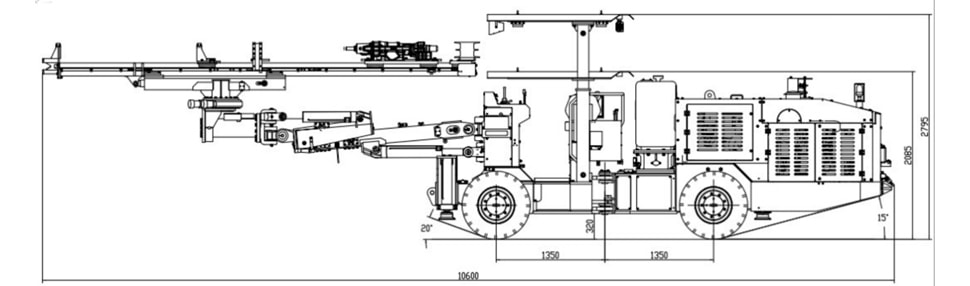

Dimensions extérieures de la foreuse jumbo avec avance de 3700 - Vue latérale

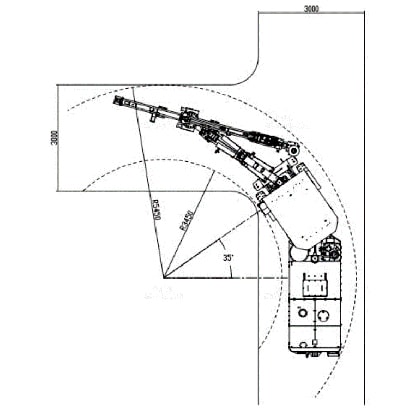

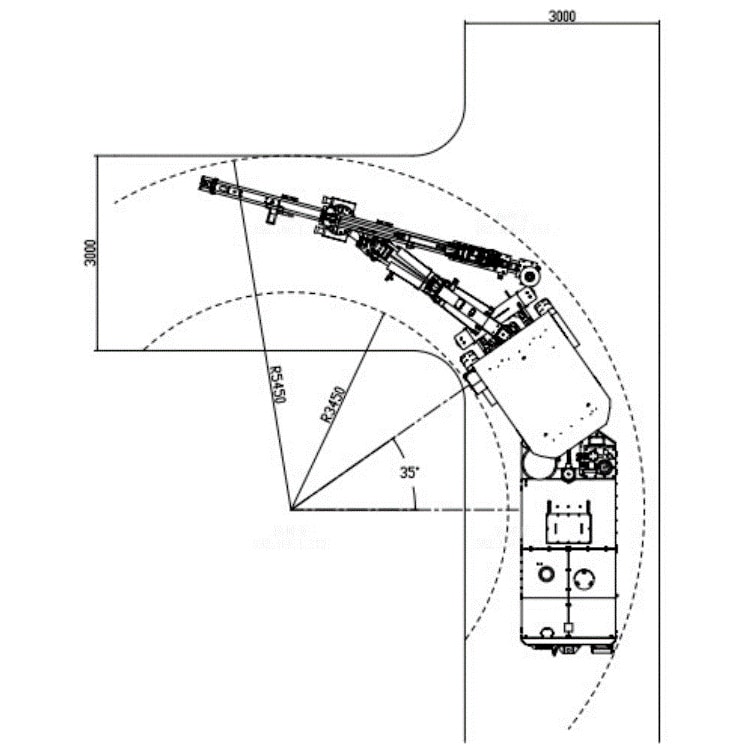

Rayon de braquage

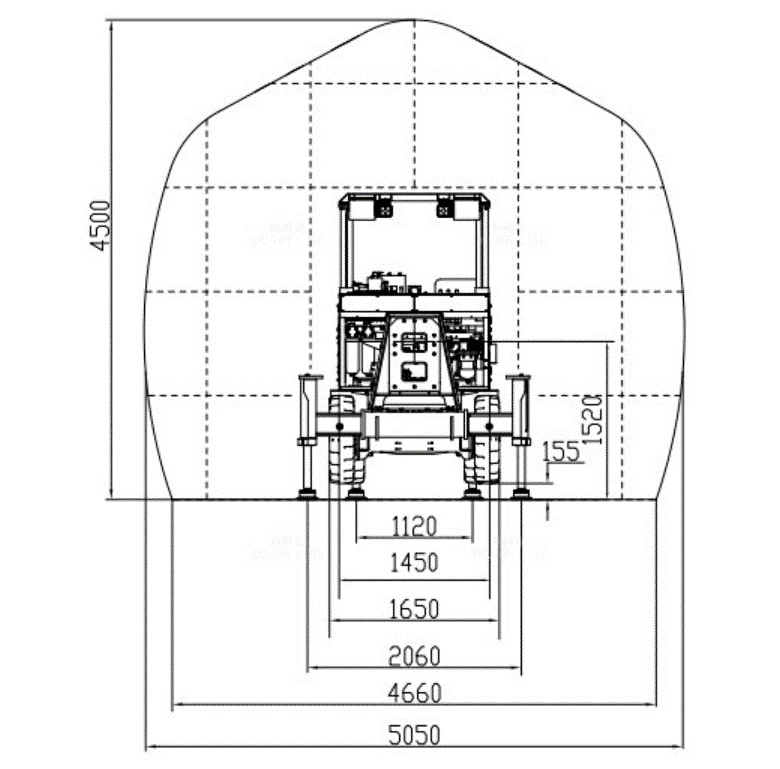

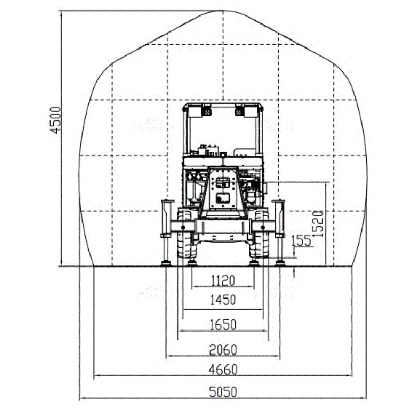

Section transversale
