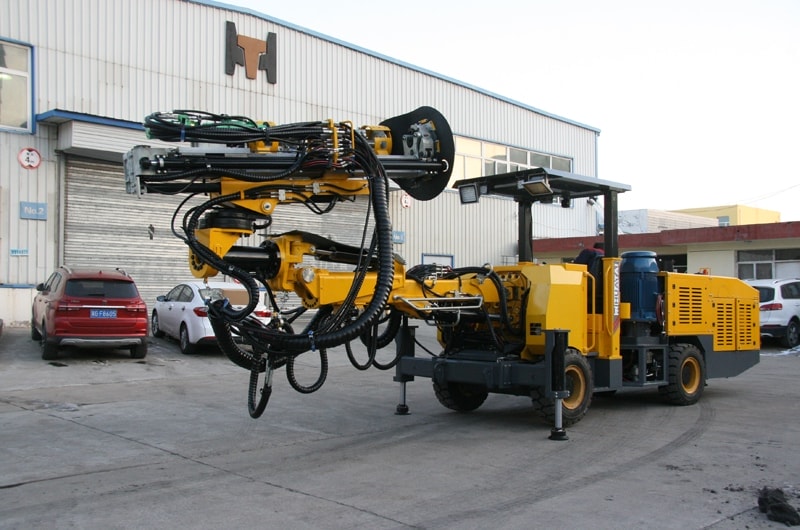

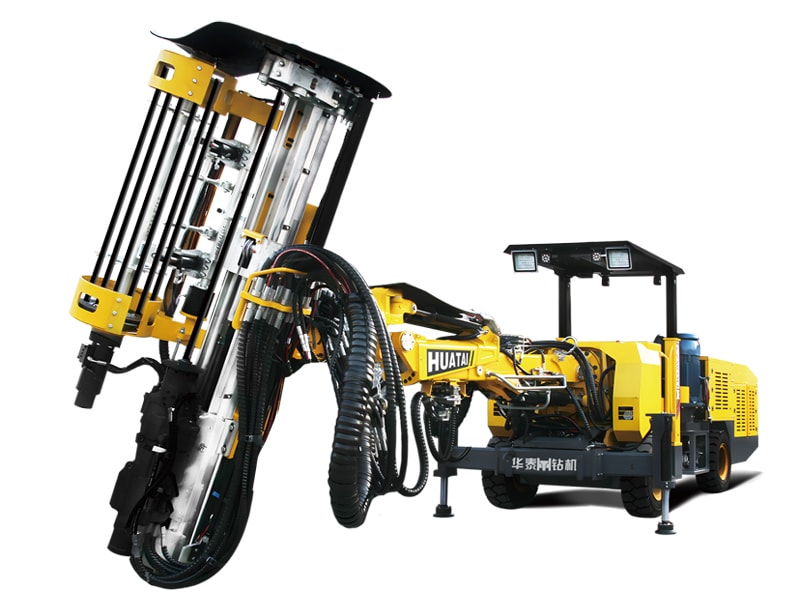

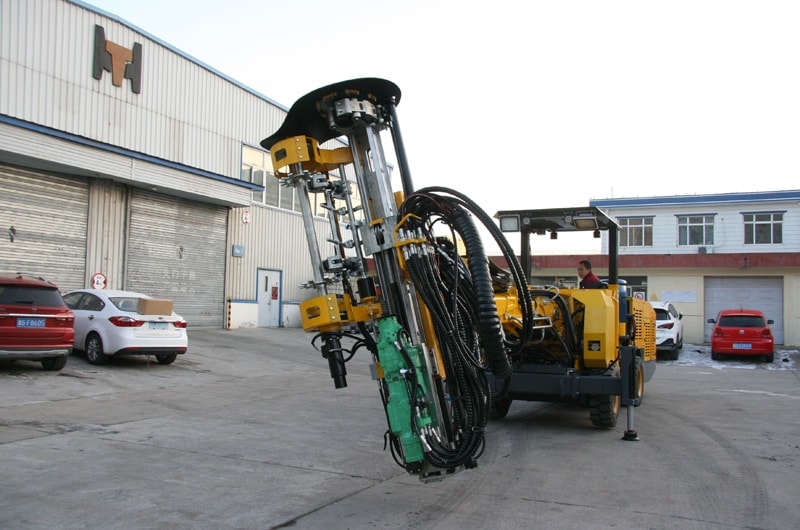

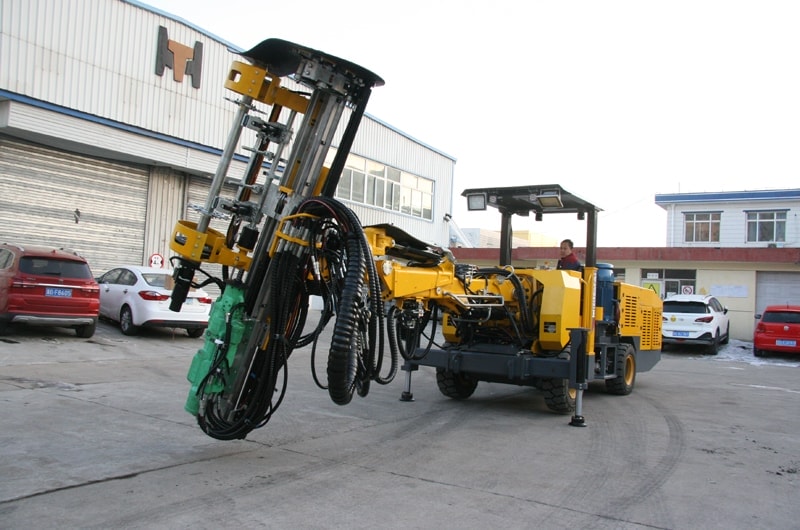

Jumbo de forage hydraulique HT72(pour l’exploitation minière)
Notre jumbo de forage hydraulique HT72 est conçu pour le forage haute performance de trous moyens à profonds, particulièrement efficace pour les opérations en éventail ou en grappes. Ce modèle excelle dans les tunnels à petite section, offrant une manœuvrabilité exceptionnelle même dans les environnements souterrains étroits.
Doté d’un bras articulé polyvalent intégrant des mouvements de pivotement et de translation, ce jumbo permet une couverture complète de 180° horizontale et verticale. Il peut ainsi forer une large zone depuis une seule position, ce qui est idéal pour les forages complexes de trous de mines multi-angle.
Pensé pour garantir la sécurité de l’opérateur, ce jumbo est équipé d’un toit renforcé protégeant contre les chutes de roches, assurant une protection complète sur site. Il permet à votre équipe de rester en sécurité tout en conservant une efficacité optimale dans les environnements miniers exigeants.
Optez pour une solution qui élargit votre portée, protège vos équipes et garantit une avancée précise et continue de vos opérations de forage.
- Forage centré de précision : équipé d’un système de centrage à maintien de pression pour limiter la déviation du trou de forage et garantir une précision optimale
- Système compact de stockage des tiges : conçu avec un mécanisme de stockage peu encombrant, idéal pour les opérations mécanisées dans des tunnels étroits
- Fonctions de forage avancées : comprend des fonctions anti-blocage, de pré-forage et de forage en pleine puissance, avec une force d’alimentation couplée à la force d’impact pour empêcher le martelage à vide
- Options flexibles de marteaux perforateurs : compatible avec les modèles RC2200, HC95, YYG22U et YYG18U pour répondre à divers besoins opérationnels

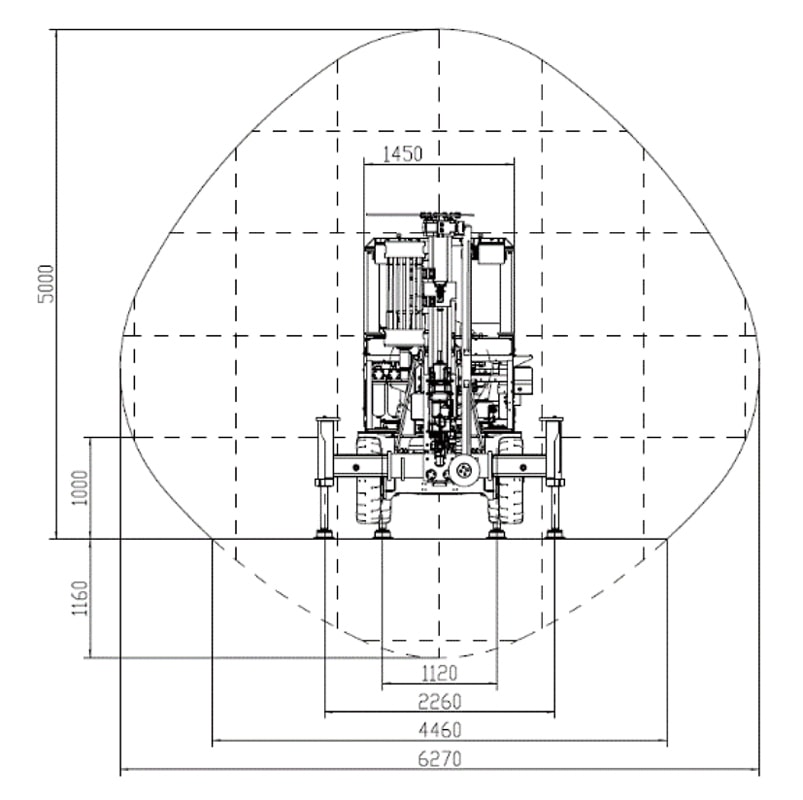

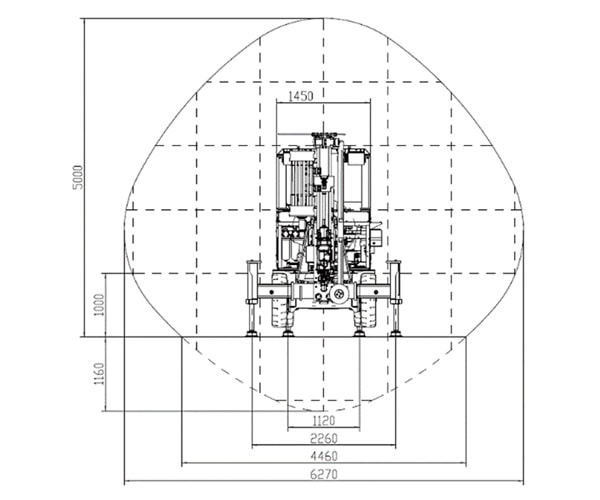

| Unité de forage | Couverture de forage | 4000×4000mm—6100×6100mm | |

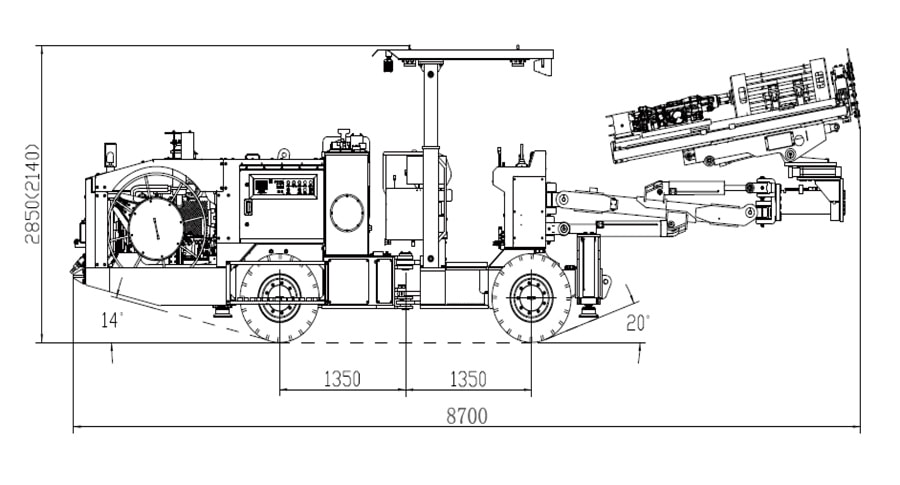

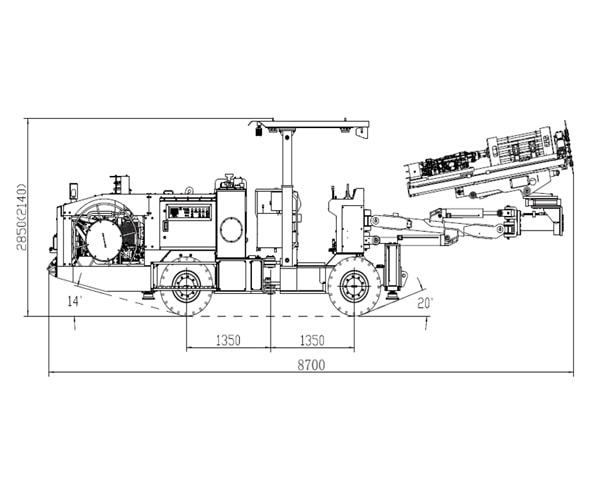

| Dimensions | 8700×1750×2140(2850)mm | ||
| Garde au sol | 320mm | ||

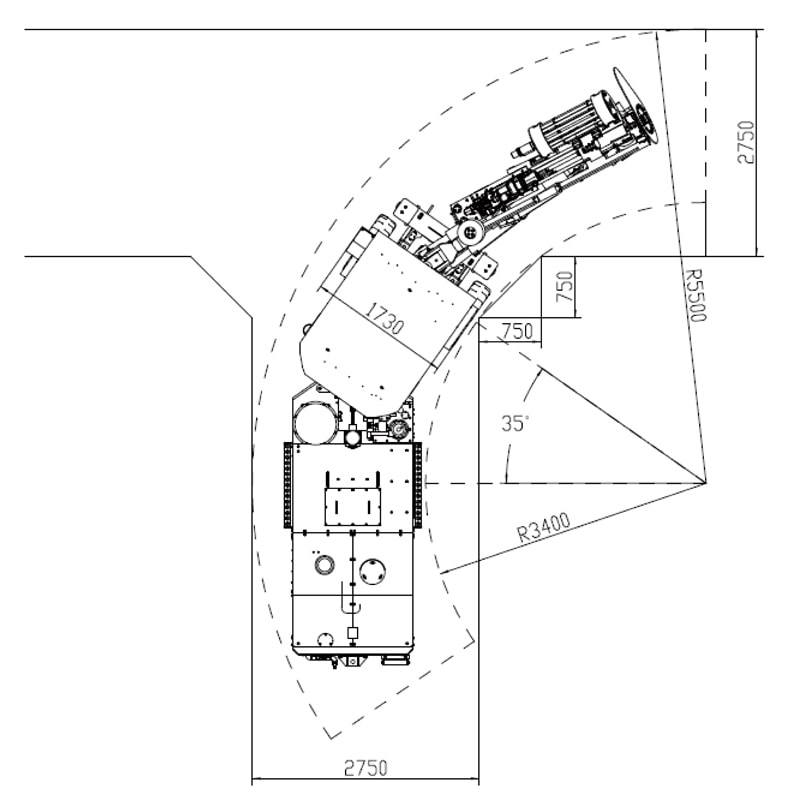

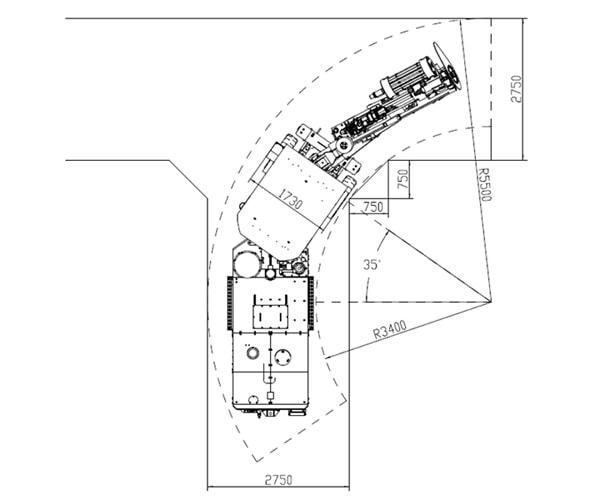

| Rayon de braquage min. | Intérieur : 3400 mm / Extérieur : 5500 mm | ||
| Pente maximale franchissable | 14° | ||
| Poids | 15000kg | ||
| Marteau perforateur | Modèle | YYG22U | HC95 |
| Puissance d’impact | 22kW | 24kW | |
| Fréquence | 55Hz | 57Hz | |
| Pression | 180-220bar | 200bar | |
| Rotation | Indépendante | Indépendante | |
| Vitesse rotation | 0-220r/min | 0-236r/min | |
| Couple max. | 1000Nm | 764Nm | |
| Système d’alimentation | Longueur totale | 3000mm | |
| Longueur des tiges | 915mm | ||
| Poids | 650kg | ||
| Force d’alimentation | 13kN | ||
| Capacité de stockage des tiges | 13/15 tiges | ||
| Profondeur max. de forage | 35000mm | ||
| Flèche (boom) | Compensation d’alimentation | 750mm | |
| Angle de rotation de la coquille de guidage | ±180° | ||
| Angle de pivotement de la coquille de guidage | ±180° | ||
| Angle d’oscillation de la coquille | -5° (vers le bas), +95° (vers le haut) | ||
| Angle d’inclinaison du bras | +50°/-30° | ||
| Angle de pivotement | ±35° | ||
| Extension télescopique du bras | 1250mm | ||
| Système d’air | Modèle de compresseur | GCU11 | |
| Capacité du réservoir d’air | 25L | ||
| Débit d’air (8 bar) | 1m³/min | ||
| Système électrique | Puissance installée | 85.5kW | |
| Puissance moteur principal | 75kW | ||
| Tension | 380V (personnalisable) | ||
| Système hydraulique | Capacité du réservoir d’huile | 180L | |
| Filtration | 10μm | ||
| Châssis | Moteur | Diesel Yanmar | |
| Puissance nominale (2200 tr/min) | 53.7kW | ||
| Couple (1650 tr/min) | 308Nm | ||
| Capacité du réservoir de carburant | 55L | ||
| Angle de braquage | ±35° | ||
| Filtre d’émission | DOC+DPF | ||
| Longueur du câble | 70m | ||
