Équipements d’Exploitation Minière Souterraine

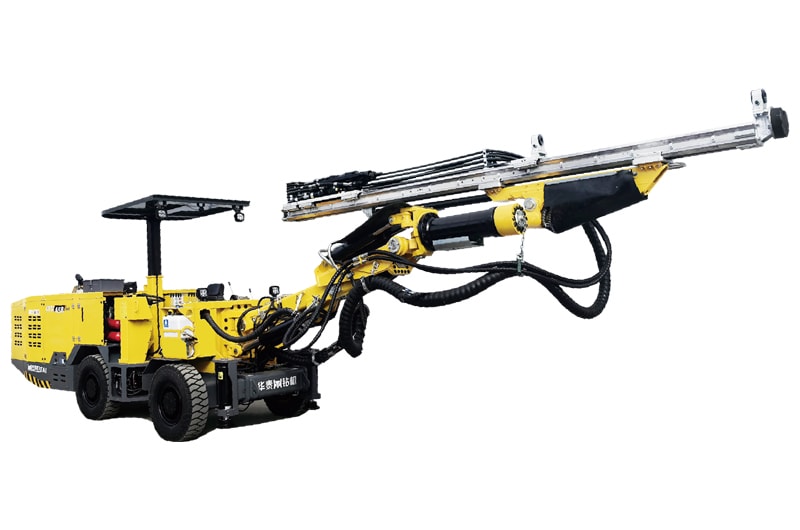

Jumbo de forage hydraulique HT82-S (pour le creusement de tunnels)
Le modèle HT82-S est conçu spécialement pour l’excavation efficace dans les tunnels étroits et passages souterrains des mines métalliques ou autres travaux souterrains d’ingénierie.
Pourquoi choisir notre jumbo de forage hydraulique ?
- Système de forage entièrement hydraulique avec fonction anti-blocage intégrée
- Structure compacte offrant une grande mobilité dans les espaces confinés
- Efficacité opérationnelle et qualité de construction améliorées
Ce matériel optimise les conditions de travail souterraines tout en offrant des performances fiables dans les environnements exigeants du creusement de tunnels.
- Marteau perforateur : C2200/14U
- Bras avec système de support flottant à double triangle
- Fonction anti-bourrage
- Châssis avec moteur diesel Yanmar 4 cylindres
- Avancement
- Système de contrôle
| Modèle | HT82-S | ||
| Section transversale applicable | 2500x2500——3200x3200mm | ||
| Dimensions hors tout (L×w×h) | 9900x1500x2070（2770）mm | ||
| Garde au sol | 310mm | ||
| Poids total | 10500kg | ||
| Rayon de braquage min. | Intérieur : 2450 mm / Extérieur : 5480 mm | ||
| Pente maximale franchissable | 14° | ||
| Vitesse max. | ≤4.6km/h | ||
| Options de foreuse | |||
| Modèle | RC2200  | YYG18U  | YYG14U  |
| Puissance | 21kW | 18kW | 14kW |
| Fréquence | 55Hz | 57Hz | 50Hz |
| Pression | 120-220bar | 130-200bar | 130-180bar |
| système pivotant | Independent | Independent | Independent |
| Vitesse de rotation | 0-230r/min | 0-220r/min | 0-220r/min |
| Couple maximal | 720N.m | 1050N.m | 1050N.m |
| dispositif d'alimentation | RC2200/YYG18U/YYG14U | ||
| Longueur totale | 4820mm | 5430mm | |
| Longueur de la tige de forage | 3090mm | 3700mm | |
| Profondeur de forage | 2770mm | 3370mm | |
| Bras de forage | |||
| Extension du bras | 1250mm | ||
| Couverture horizontale | Totale | ||
| Rotation du cadre coulissant | ±180° | ||
| Angle de levage/ inclinaison | +60° -30° | ||
| Angle de pivotement | ±35° | ||
| Systèmes eau et air | |||
| Débit max. pompe (12 bar) | 4m³/h | ||
| Débit d’air compresseur | 1m³/min | ||
| Système électrique | RC2200/YYG18U/YYG14U | ||
| Puissance totale | 65.5kW | ||
| Puissance moteur principal | 55kW | ||
| Tension nominale | 380V (personnalisé) | ||
| Châssis | |||
| Moteur | Diesel Yuchai | ||
| Puissance nominale (2400 tr/min) | 73.6kW | ||
| Couple (1400–1850 tr/min) | 360N.m | ||
| Réservoir d’huile hydraulique | 40L | ||

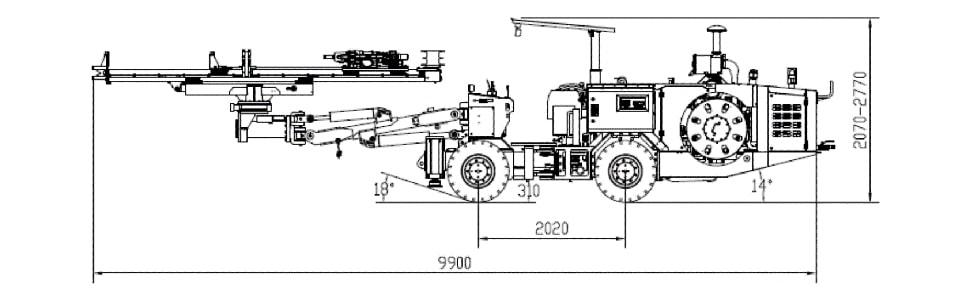

Dimensions extérieures de la foreuse jumbo avec avance de 3090 - Vue latérale

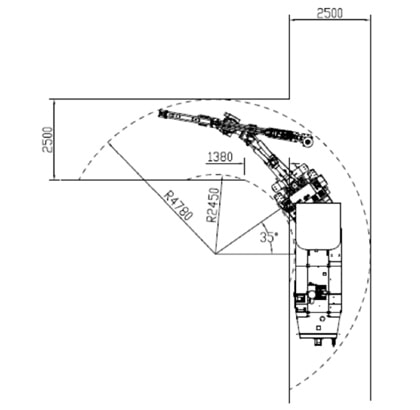

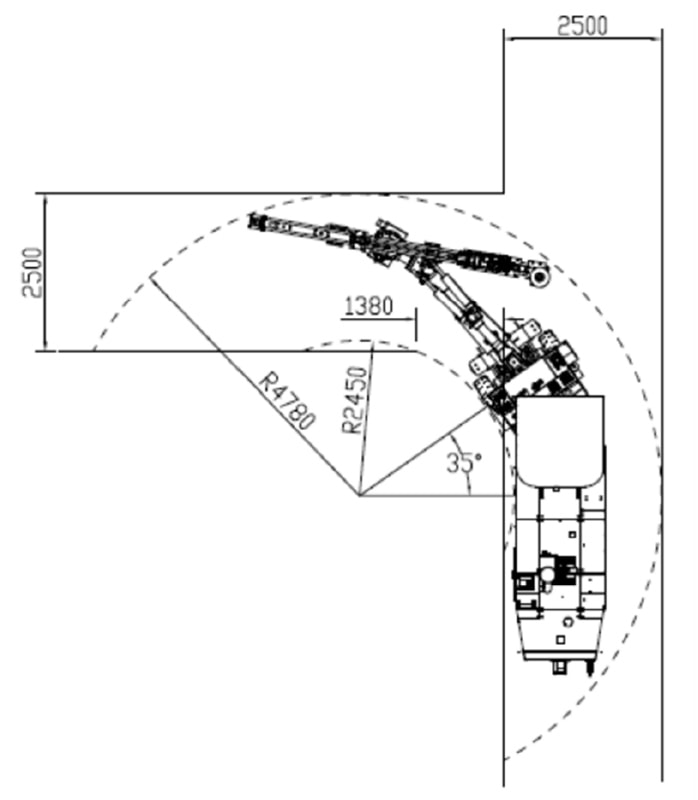

Rayon de braquage
Section transversale
