Jumbo de forage de puits, Jumbo hydraulique de puits, GYSJZ (Foreuses de puits verticales)

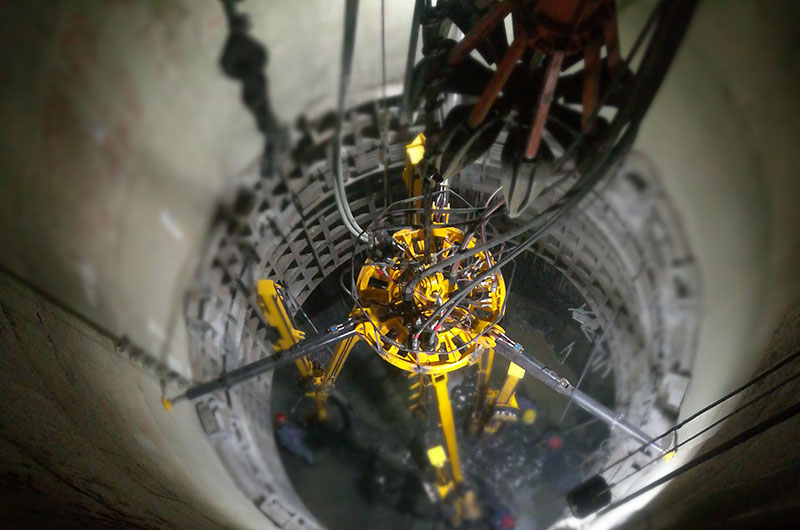

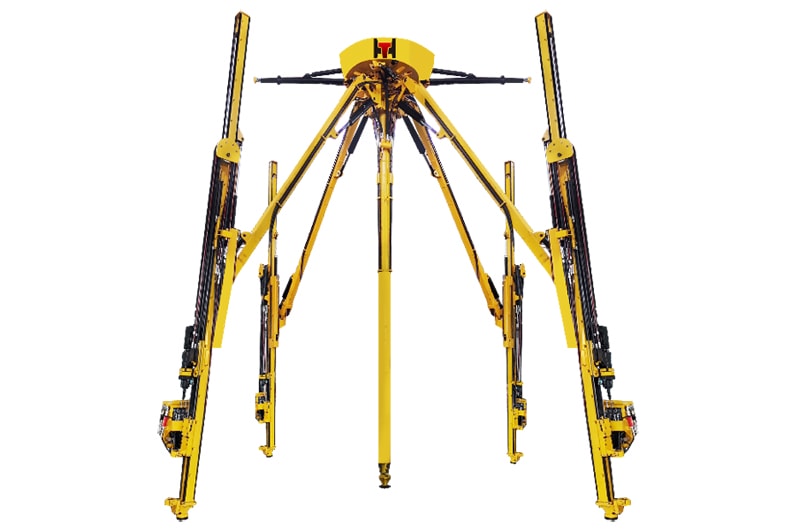

Le jumbo de forage de puits GYSJZ est une machine de forage spécialisée et haute performance conçue pour répondre aux exigences des excavations de puits verticaux profonds en roche dure. Cet engin de forage est alimenté par un moteur robuste de 132 kW et équipé de trois perforateurs hydrauliques robustes, lui permettant de gérer des diamètres de forage allant de 4 à 6 mètres. Avec un cadre léger (pesant moins de 7 tonnes), il élimine le besoin d'un équipement de levage surdimensionné, offrant une solution économique pour vos besoins de forage.
- Haute puissance, grande vitesse Équipée du perforateur hydraulique RC1200, la machine de forage atteint des vitesses de forage 1,2 à 1,5 fois plus rapides que les autres modèles du marché. Cela permet un forage rapide et efficace dans des conditions rocheuses difficiles, garantissant l'achèvement des projets dans les délais.
- Personnalisation pour une efficacité accrue Les diamètres de trou adaptables (⌀45, ⌀51, ⌀54) permettent aux opérateurs d'optimiser la taille et l'espacement des trous en fonction des besoins du projet. L'utilisation de trous de plus grande taille et d'un espacement stratégique peut réduire le nombre de trous requis, augmentant ainsi la productivité et l'efficacité du dynamitage.
- Conception intégrant la sécurité Le jumbo de forage de puits est équipé de boutons d'arrêt d'urgence sur le panneau de contrôle et la surface de travail, permettant un arrêt immédiat en cas de dysfonctionnement de l'équipement. Cela protège les composants vitaux tels que les pompes, minimise les fuites d'huile et aide à éviter les temps d'arrêt inutiles et les coûts de maintenance, tout en garantissant des performances optimales des pompes.
| Spécifications | Unité |
|
|
|
|
| Diamètre du puits vertical | m | ⌀ 4-6 | ⌀ 6-9 | ⌀ 9-12 | ⌀ 9-11.5 |
| Nombre de bras | pcs | 3 | 4 | 6 | 4 (2 Fixation + 2 Expansion) |
| Plage de forage | m | ⌀ 1.65-6.9 | ⌀ 1.650-9 | ⌀ 1.650-12 | ⌀ 1.650~Fixation 10.8 (Expansion 124) |
| Dimensions rétractées (diamètre ext.*hauteur) | m | ⌀ 2×7.2 | ⌀ 2.2×8.3 | ⌀ 2.3×8.3 | ⌀ 2.35×8.7 |
| Diamètre extérieur des bras de support | Optionnel | Optionnel | Optionnel | Optionnel | |
| Pivotement des bras mobiles | ° | ±65 | ±60 | ±60 | ±60 |
| Poids de la foreuse | kg | 6800 | 9000 | 13000 | 10000 |
| Poids de la station de pompage | kg | 480 | 480 | 480 | 5000 / 6500 |
| Dimensions de la station de pompage (L×l×H) | mm | 1250×814×1738 | 1250×814×1738 | 1250×814×1738 | 2250×1650×2500 |
| Dimensions supplémentaires | mm | 1700×960×2450 | 1440×1010×2200 | 1700×960×2450 | |
| Taille des trous | mm | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-54 | ⌀ 45-89 |
| Profondeur des trous | mm | 4200 | 5190 | 5190 | 5400 |
| Vitesse de forage | mm/min | 2500-3000 | 2500-3000 | 2500-3000 | 2500-3000 |
| Outils de forage | R38/R32, ⌀ 45/48/51/54 | R38/R32, ⌀ 45/51/54 | R38/R32, ⌀ 45/51/54 | R38/R32, ⌀ 45/51/54 |
| Spécifications du perforateur hydraulique RC1200 | Rotation | Caractéristiques | ||||
| Longueur (sans mandrin) | 673 mm | Type de moteur | OMS125 | OMS160 | Puissance de percussion | 14 kW |
| Largeur | 325 mm | Couple (210 bar) | 490 N.m | 610 N.m | Fréquence de percussion | 100 Hz |
| Apothème (vertical) | 90 mm | Vitesse (70 bar) | 330 rpm | 270 rpm | Mandrin | T38 R32 |
| Apothème (horizontal) | 152 mm | Débit | 60 L/min | 60 L/min | Taille des trous | 43-76 mm |
| Poids | 130 kg | Pression de l'eau de rinçage | < 20bar | Consommation d'eau | 40-80 L/min | |
Le GYSJZ6.12S est conçu pour des projets de grande envergure, notamment le puits de 16 mètres de diamètre réalisé pour le Shaanxi Coal and Chemical Industry Group, le plus grand projet de ce type en Asie.
Ce système de forage double utilise deux foreuses hydrauliques de puits GYSJZ6.12 reliées par des bras de liaison. Alimenté par quatre moteurs de 132 kW et équipé de douze perforateurs RC1200, il peut gérer efficacement des diamètres de puits allant de 12 à 16 mètres.

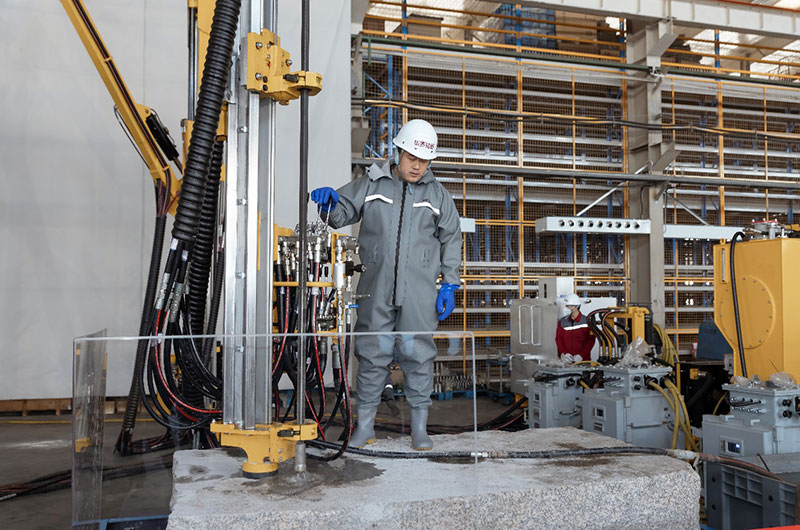

Le perforateur RC1200, développé par Huatai, est conçu pour offrir efficacité et faible consommation d'énergie. Reconnu pour sa fiabilité et ses performances élevées, il s'adapte parfaitement aux conditions rocheuses variées et aux exigences des travaux miniers et de construction de tunnels.
