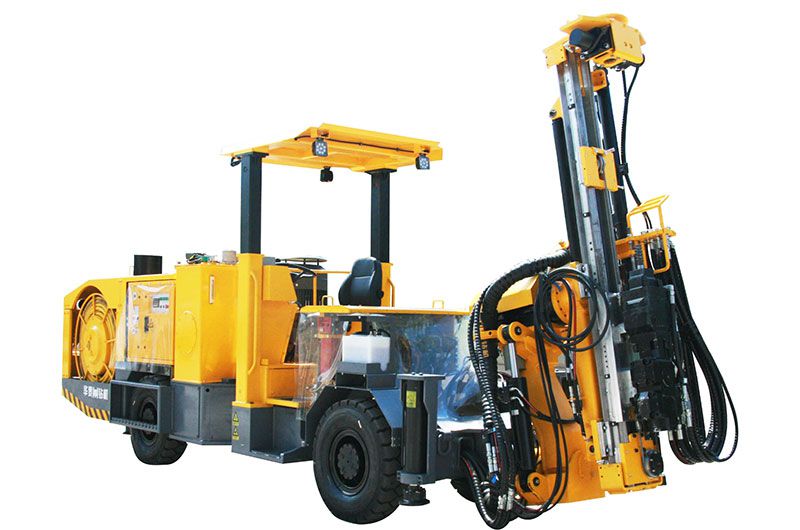

Foreuse hydraulique jumbo, CYTC70C (pour l'exploitation minière)
La foreuse hydraulique jumbo CYTC70C est spécialement conçue pour les dérives et tunnels de petite taille. Grâce à son design flexible, cet engin minier peut être utilisé pour forer des trous horizontaux et en éventail sur des plans verticaux et inclinés dans des mines souterraines ou des tunnels.
Cet équipement de forage a été conçu pour les dérives et tunnels avec une section supérieure à 3m×3m.
Cette foreuse jumbo souterraine est équipée d'un système d'indication d'angle de forage de haute précision, d'une plateforme de commande à distance et d'un marteau perforateur haute performance, garantissant des travaux de forage efficaces, sûrs et rapides. Un bras de qualité supérieure avec une grande stabilité assure un positionnement précis, améliorant considérablement la précision du forage et réduisant la dilution du minerai.
- Marteau perforateur
- Fonction anti-bourrage
- Bras spécialement conçu pour les sections transversales de petite taille
- Châssis avec moteur diesel Yanmar 4 cylindres
- Système de contrôle
- Avancement
| Dimensions (L×W×H) | 7600×1450×2140（2850）mm |
| Marteau perforateur | RC2200, HC95, 22U, 18U |
| Puissance (marteau perforateur) | 21kw / 24kw / 22kw/ 18 kW |
| Longueur totale (avancement) | 2770 / 2685 / 2580 mm |
| Longueur de la tige de forage | 1000 / 915 / 800 mm |
| Profondeur de forage | 35 m |
| Force d'avance | 13 kN |
| Extension d'avance | 900mm |
| Bras (angle d'inclinaison/levage) | lift +65° / tilt-30° |
| Trou horizontal | 1500 mm |
| Angle de rotation de la coquille de guidage | ±180° |
| Puissance du moteur principal | 75 kW / 55 kW |
| Tension nominale | ) 380V (personnalisée |
| Aptitude en pente | 14° |
| Poids total | 11.5 T |
| Longueur du câble | 70 m |
- Réduction des coûts des outils de forage : La foreuse jumbo hydraulique est équipée d'un marteau perforateur haute performance. Un mécanisme à double amortisseur assure une meilleure efficacité de transfert de l'énergie d'impact, offrant ainsi des performances de forage élevées. Associée à une fonction anti-bourrage, la durée de vie des outils de forage, tels que les forets et les tiges, est considérablement prolongée.
- Amélioration de l'environnement de travail : L'utilisation d'eau pour le nettoyage des trous lors du forage réduit la génération de poussière, offrant un environnement de travail confortable et sûr.
- Haute sécurité : La cabine opérateur certifiée FOPS protège l'opérateur du bruit, de la poussière et des vibrations, assurant ainsi une grande protection. Cela garantit que les travaux de forage sont effectués avec précision, rapidité et sécurité.
- Choix économique : Nos foreuses jumbo souterraines sont dotées d'accessoires de forage de haute qualité, garantissant un fonctionnement stable et une productivité élevée.

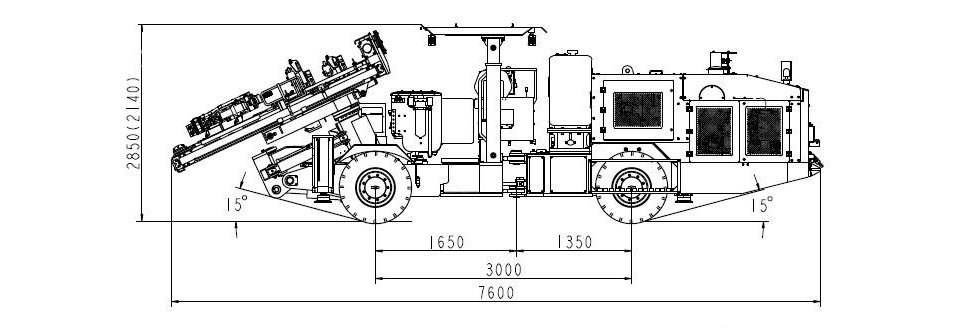

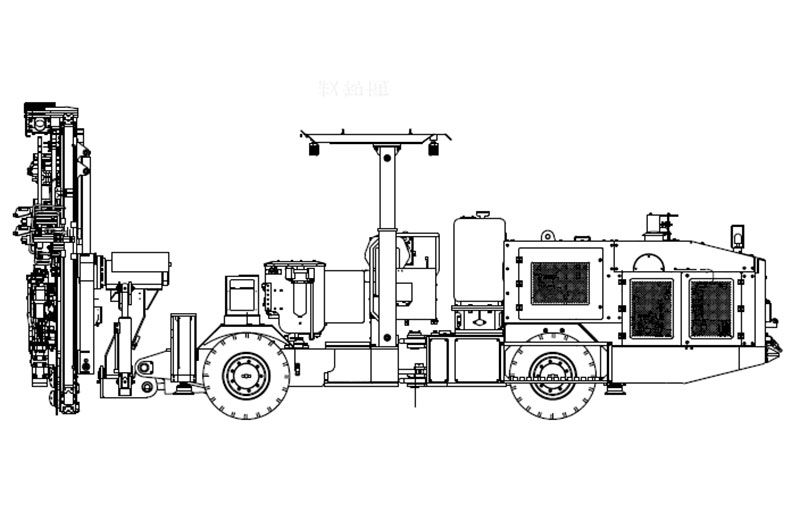

Dimensions extérieures de la foreuse jumbo - Vue latérale

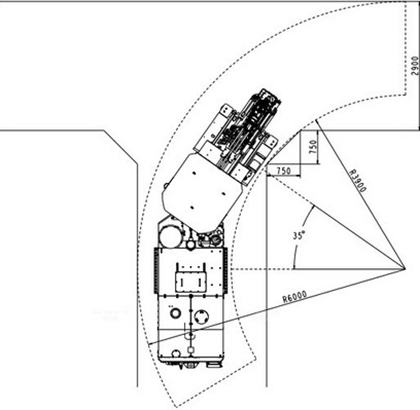

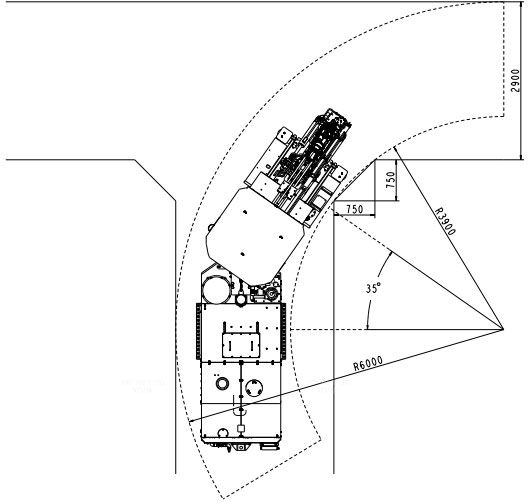

Rayon de braquage

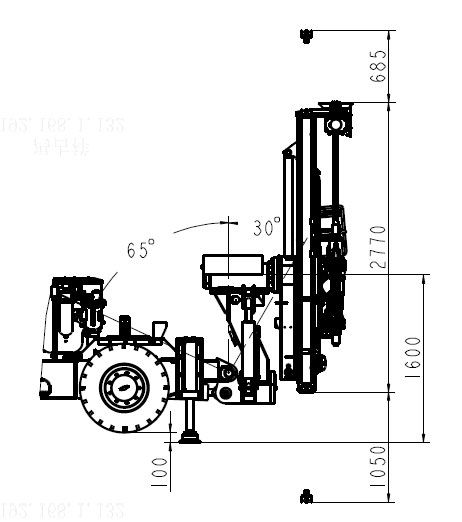

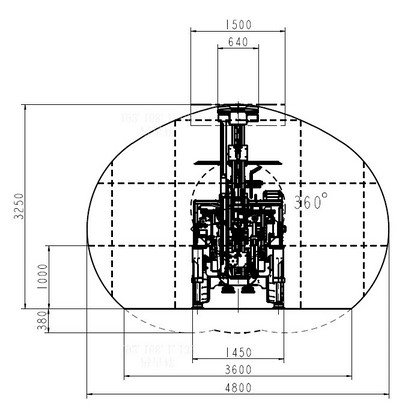

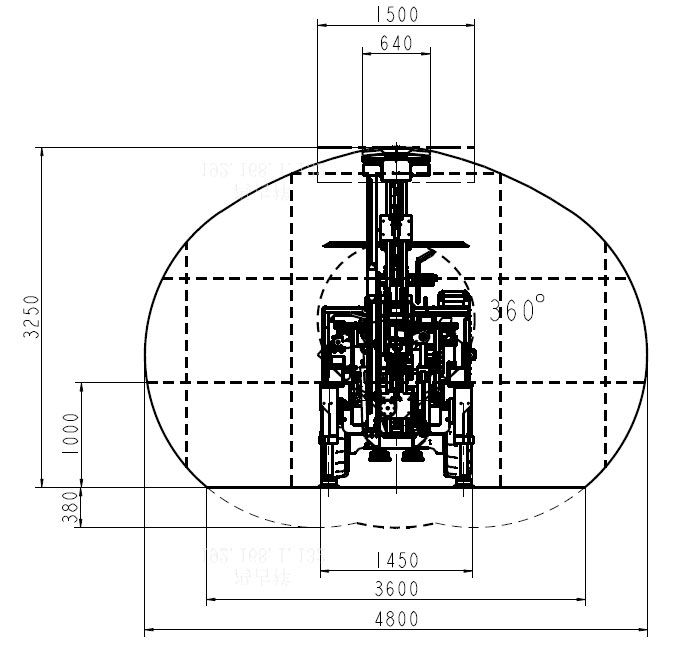

Section transversale

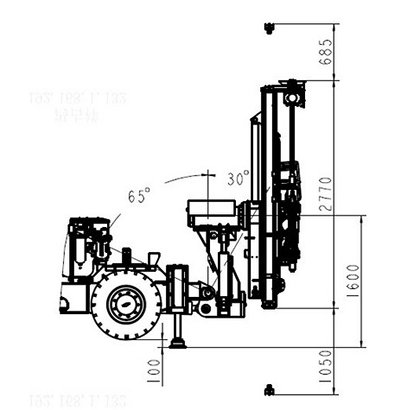

Section transversale
