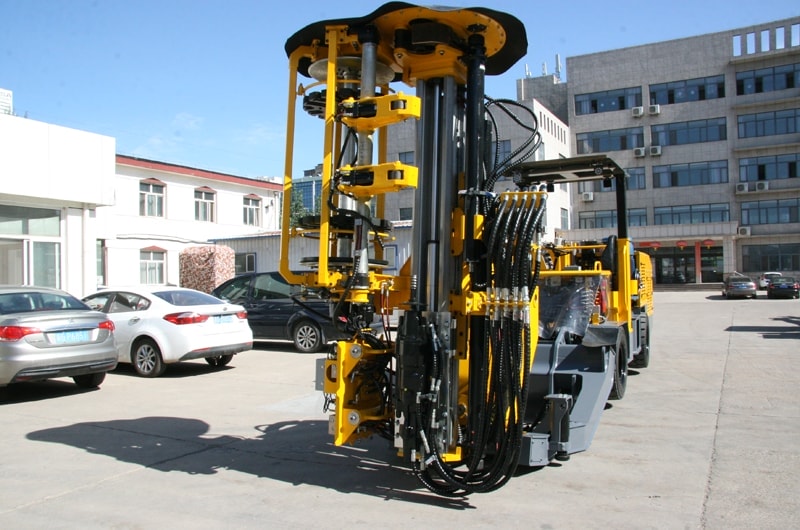

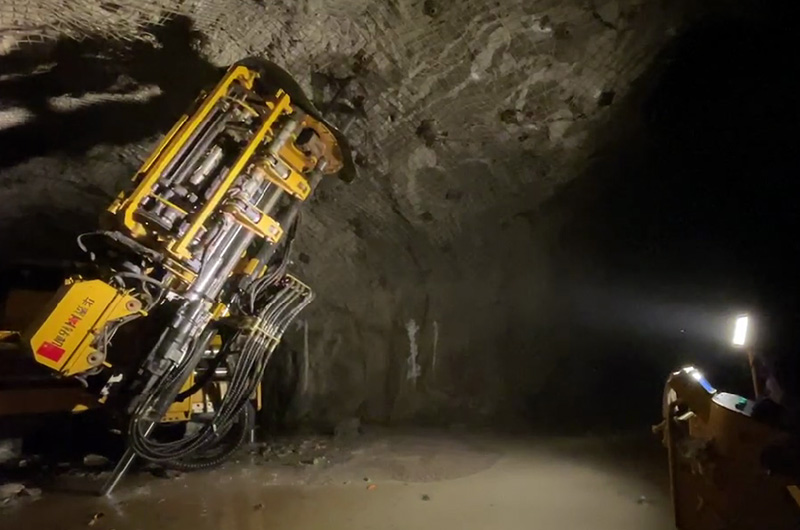

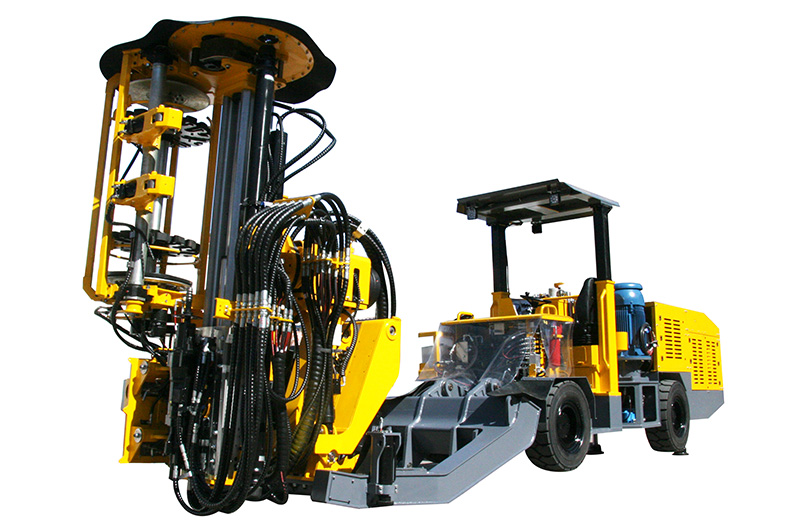

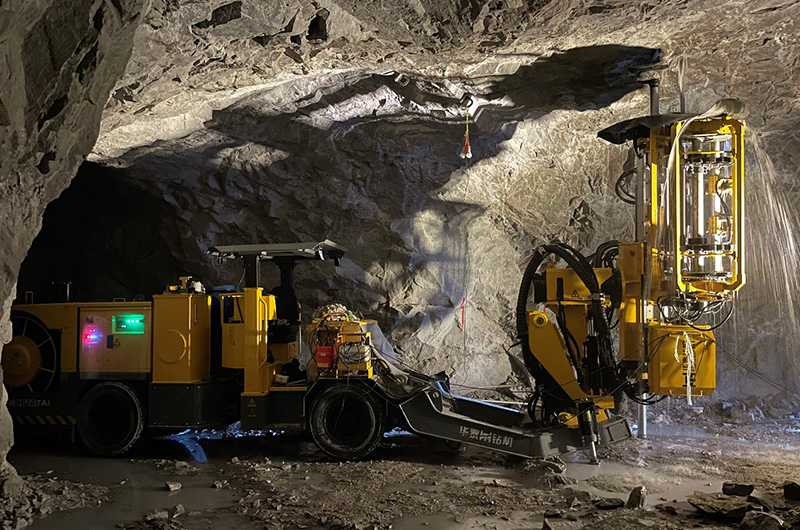

La foreuse hydraulique jumbo HT72-D se distingue par son design compact, idéale pour les mines de petite et moyenne taille. Grâce à sa conception flexible, cet engin minier peut être utilisé pour forer des trous horizontaux et en éventail sur des plans verticaux et inclinés dans des mines souterraines ou des tunnels.
Cette foreuse souterraine est équipée de doubles forets, d'un système d'indication d'angle de forage de haute précision, d'une plateforme de commande à distance et d'un marteau perforateur haute performance, garantissant des travaux de forage efficaces, sûrs et rapides. Grâce aux forets haute performance, la précision de forage est considérablement améliorée.
Plage de section : 3,2×3,2 à 4×4 mètres
Détails
Configurations standard

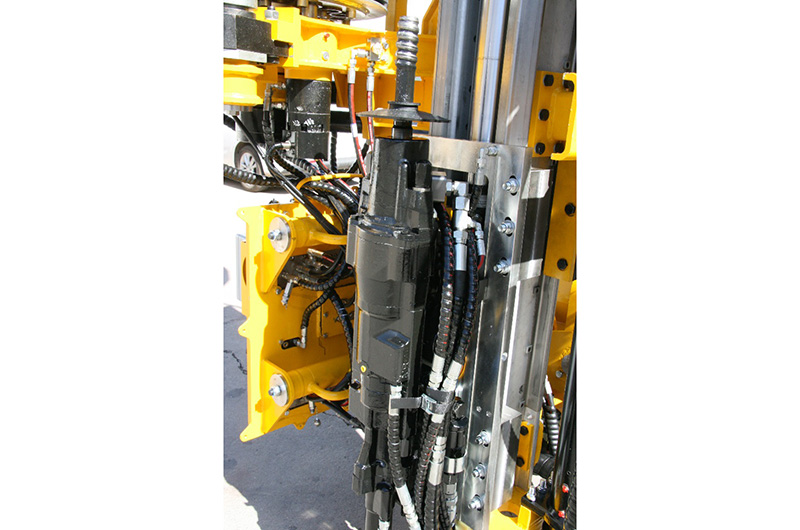

Marteau perforateur
Équipé d'un marteau RD22U/RC2200.

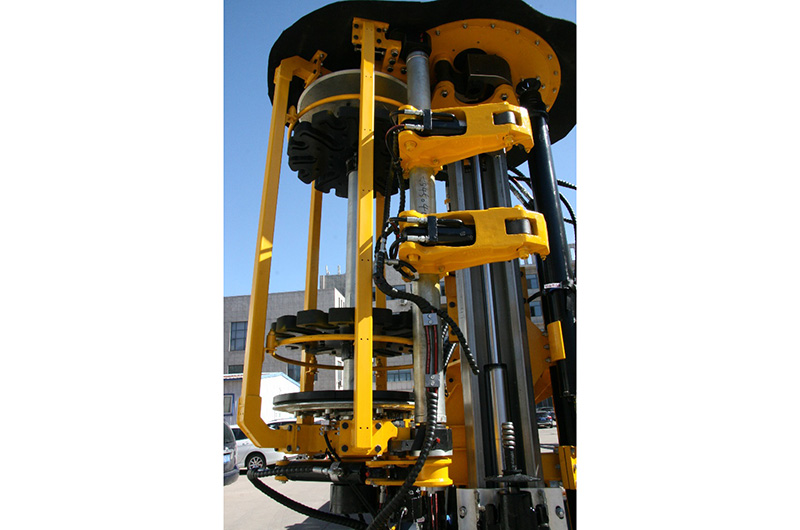

Bras
Conçu pour les petites sections.
Haute rigidité, haute performance, et indication d'angle.
Avancement
Poutre d'avancement en alliage d'aluminium léger à haute intensité.
Recouverte d'acier inoxydable et équipée d'un bloc coulissant anti-usure en PTFE pour prolonger la durée de vie de la foreuse.

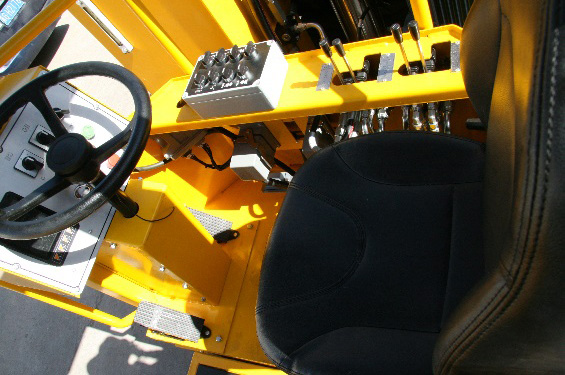

Système de contrôle
Équipé d'un système à sensibilité de charge.
Programmation avec fonction anti-bourrage automatique.
Contrôle à distance par ratio électro-hydraulique.
Contrôle proportionnel du forage : lorsque la foreuse est à pleine puissance, la puissance d'impact change proportionnellement en fonction des différentes pressions d'avance.

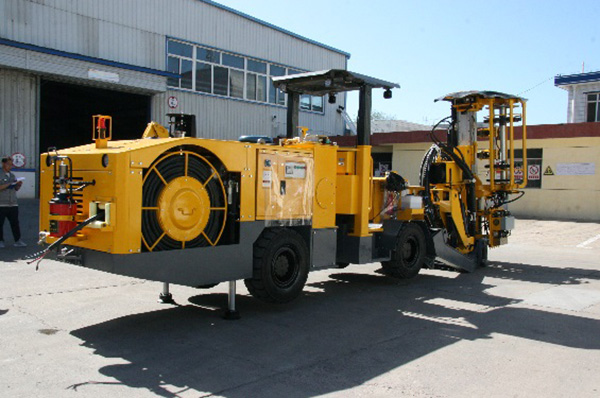

Châssis
Transmission intégrale (quatre roues motrices).
Équipé d'un moteur diesel Yanmar quatre cylindres à trois cycles.
Quatre vérins hydrauliques de nivellement pour stabiliser la foreuse jumbo.
Autres
Toit ajustable.
Dérouleur de câble.
Compresseur d'air motorisé.
Pompe centrifuge motorisée à plusieurs étages.
Éclairage de travail.
Spécifications techniques
Dimensions (L×W×H)
8700×1600×2090（2800）mm
Marteau perforateur
RC2200, RC 22U
Puissance (Marteau perforateur)
21 kW /22 kW
Longueur totale (avancement)
2855 mm
Longueur de la tige de forage
915 mm
Profondeur de forage
26 m
Force d'avance
15 kN
Bras (angle d'inclinaison/levage)
30°/-50°
Trou horizontal
1500 mm
Angle de rotation de la coquille de guidage
±180°
Puissance du moteur principal
75 kW
Tension nominale
)380V (personnalisée
Aptitude en pente
14°
Poids total
15500±100kg
Longueur du câble
70m

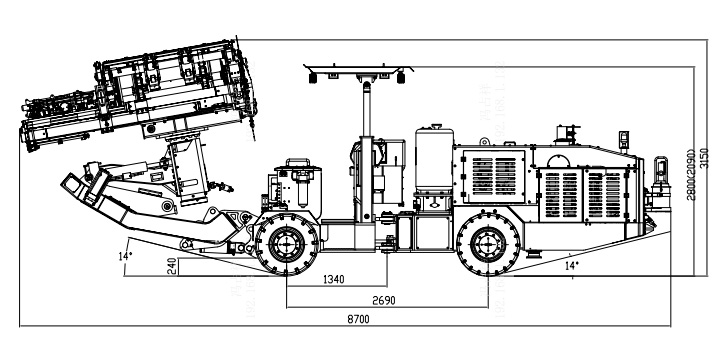

Dimensions extérieures de la foreuse jumbo - Vue latérale
