Engins pour mines souterraines

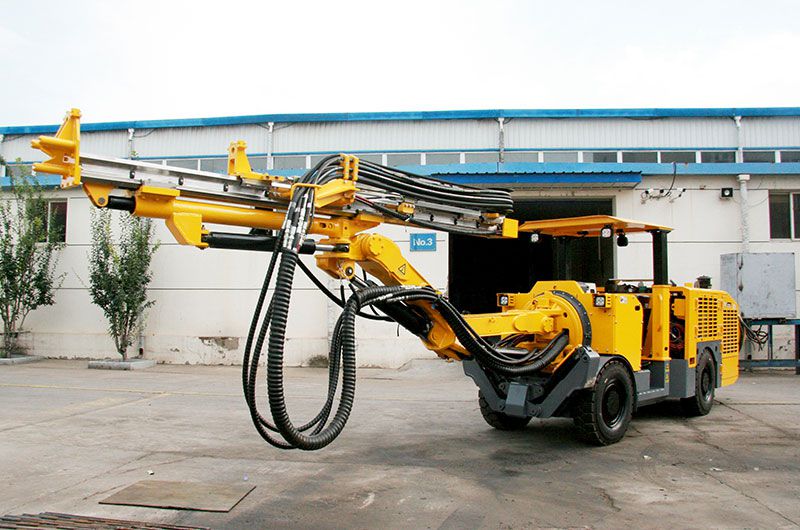

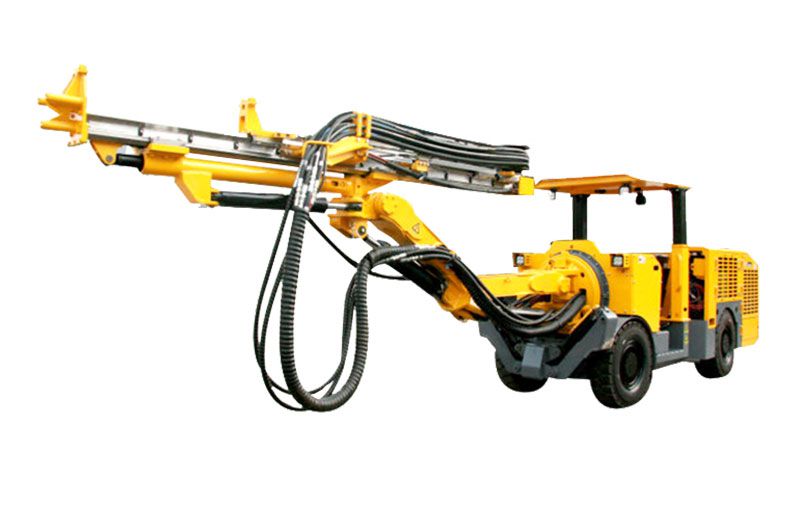

Foreuses hydrauliques jumbo, CYTJ45D (pour tunnels et excavation de cavernes)
La foreuse hydraulique jumbo CYTJ45D a été conçue pour divers types de mines ainsi que pour des dérives et tunnels de petite taille, avec une couverture de forage allant de 2000x2000 mm à 2800x2800 mm (LxL).
Cette machine de forage est équipée d'un système de forage hydraulique complet et d'une fonction anti-bourrage, permettant une vitesse de forage rapide avec une faible consommation. La foreuse jumbo se distingue par sa structure compacte et sa grande mobilité. De plus, le forage génère de grandes quantités de poussière. Huatai adopte des mesures efficaces de contrôle de la poussière : l'eau est utilisée pour le nettoyage des trous lors du forage, ce qui réduit la production de poussière et offre un environnement de travail confortable et sûr.
- Marteau perforateur : RC1200/14U
- Bras spécialement conçu pour les sections transversales de petite taille
- Fonction anti-bourrage
- Châssis avec moteur diesel Yuchai 4 cylindres
- Avancement
- Système de contrôle
| Dimensions générales (L×l×H) | 9000×1380×1770 (2280) mm |
| Perforateur | RC1200, 14U |
| Puissance (perforateur) | 14 kW / 14 kW |
| Longueur totale (avance) | 4087 / 4820 mm |
| Longueur des tiges de forage | 3090 / 3090 mm |
| Type de tige | R28-B28-R32 / R32-B35-R38 |
| Profondeur du trou | 2770 / 2770 mm |
| Diamètre minimum du trou | ⌀ 43 mm / 45 mm |
| Force d'avance | 13 / 13 kN |
| Extension du bras | 1250 mm |
| Angle de levage/inclinaison du bras | 60° |
| Angle de pivotement du bras | ±35° |
| Puissance du moteur principal | 55 kW |
| Tension nominale | 380 V (personnalisée) |

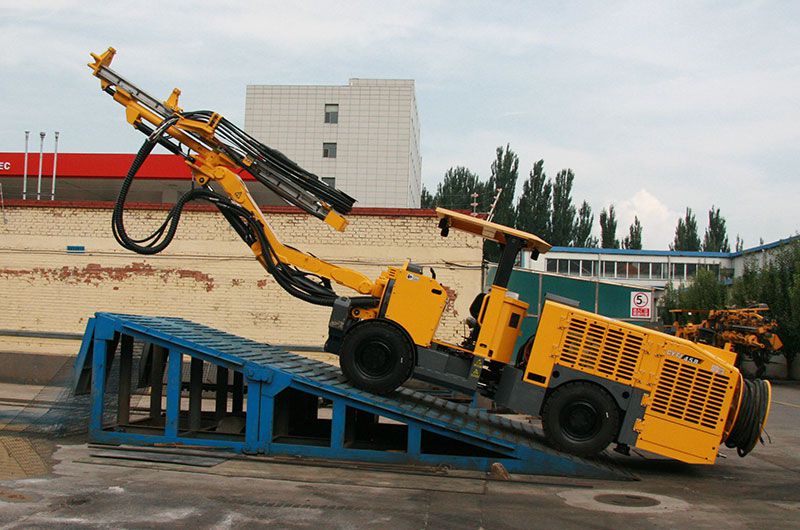

| Capacité en pente | 14° |
| Poids total | 10,3 T |

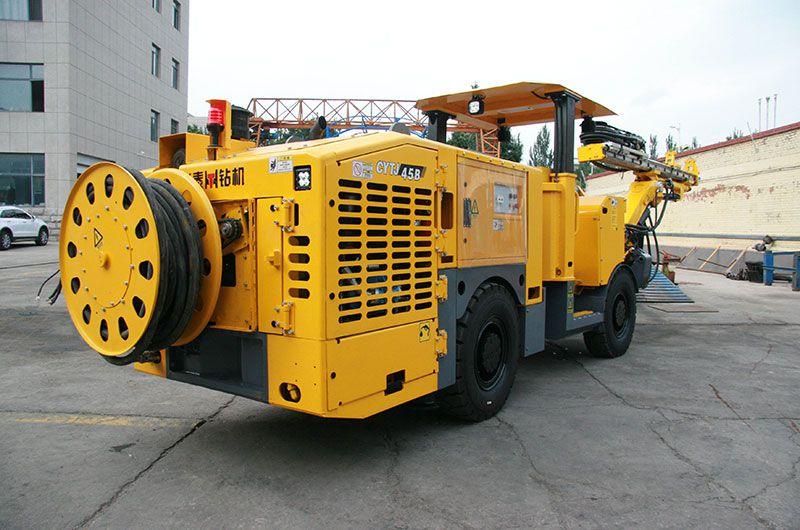

| Longueur du câble | 70 m |

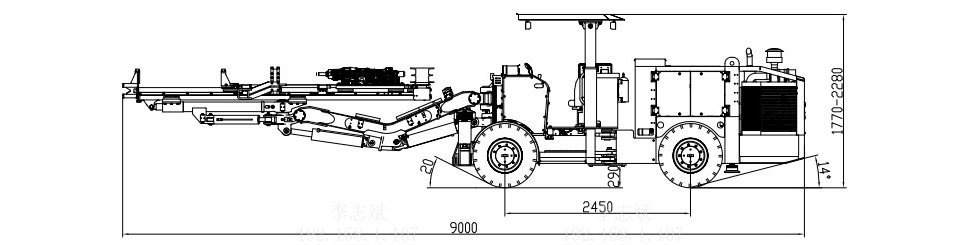

Dimensions extérieures de la foreuse jumbo avec avance de 3090 - Vue latérale

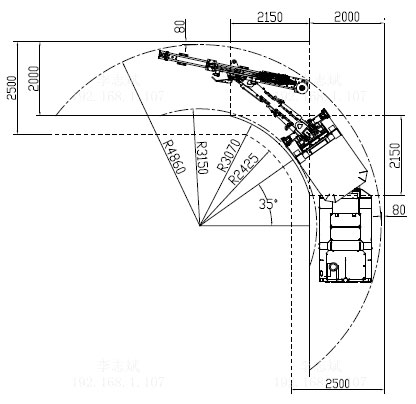

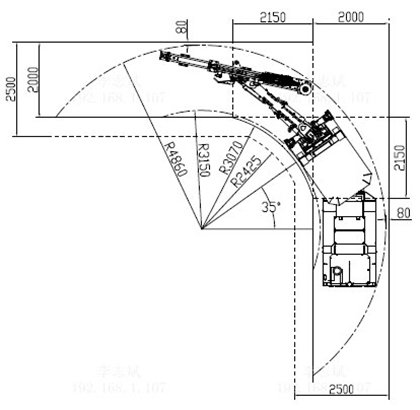

Rayon de braquage

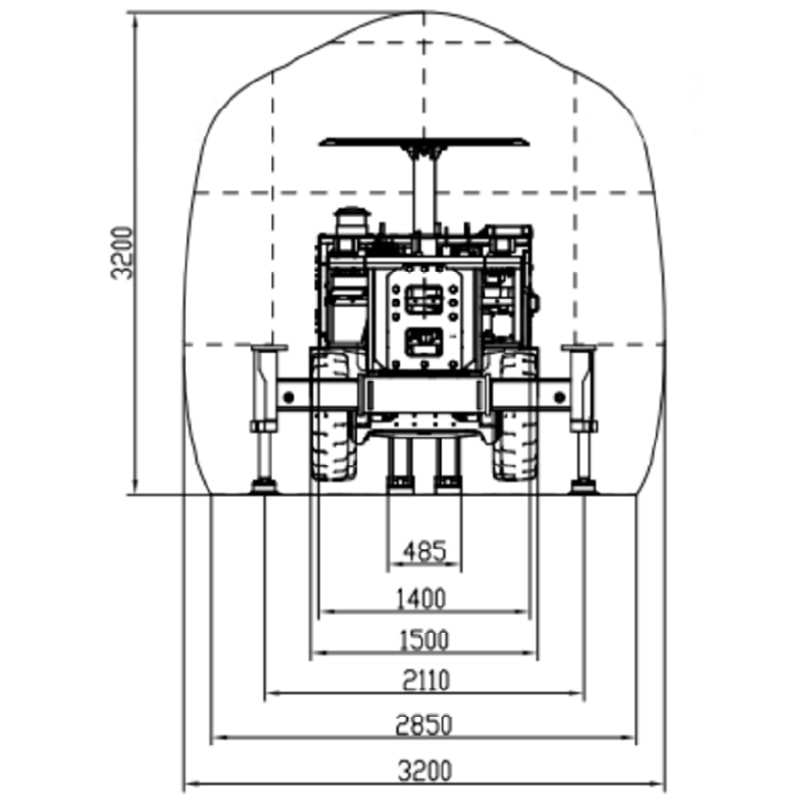

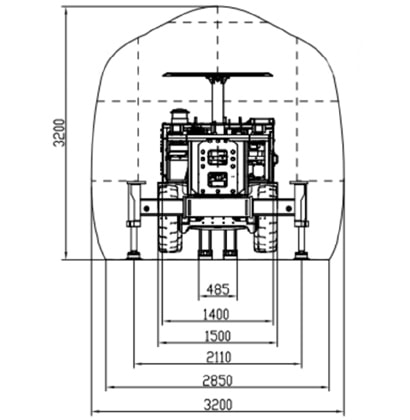

Section transversale
