Engins pour l'exploitation minière du charbon

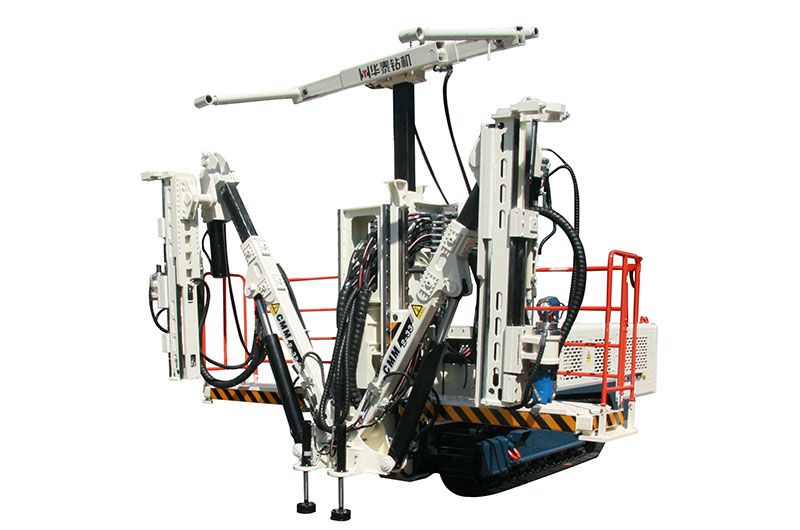

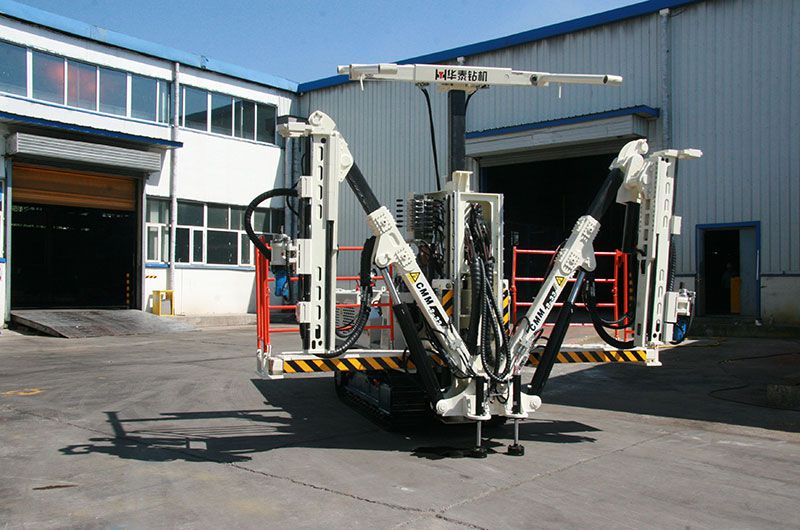

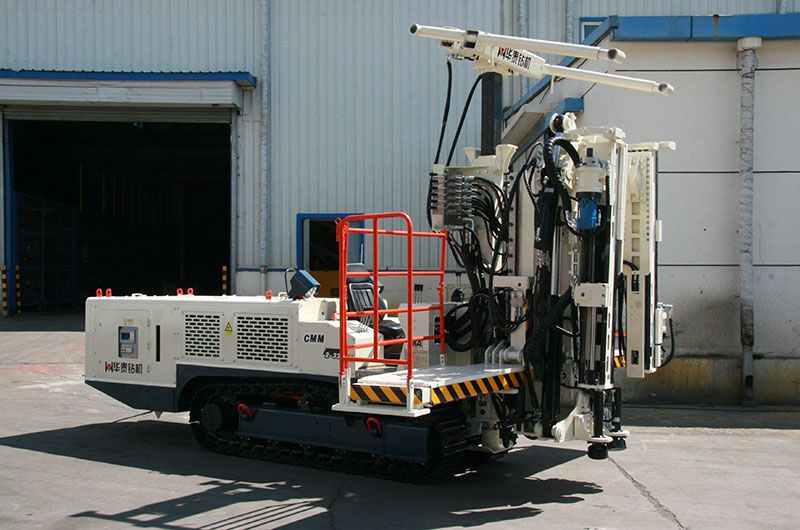

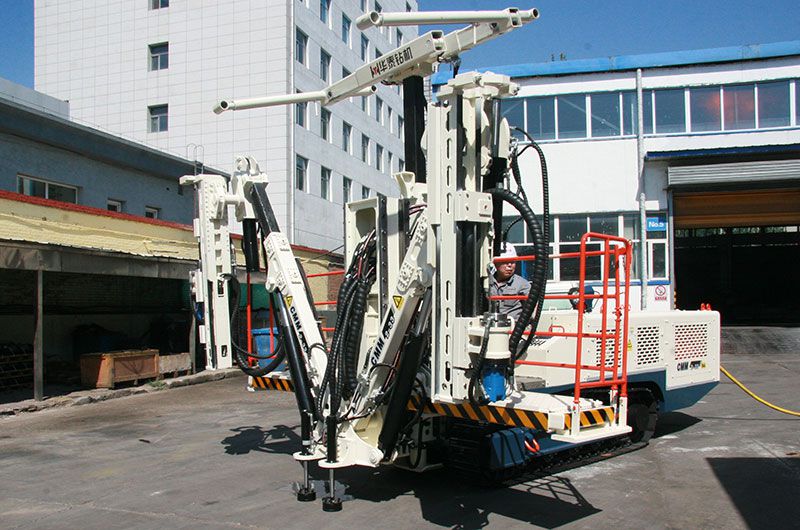

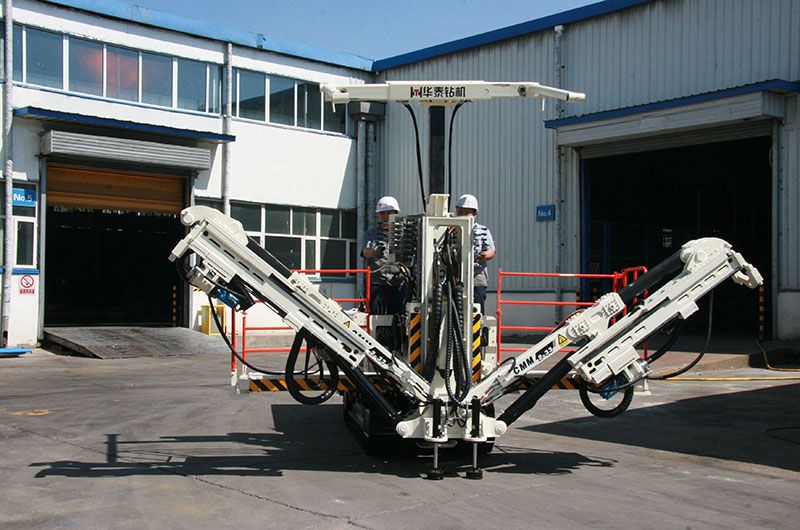

Jumbo hydraulique de boulonnage, CMM2-33 (pour mine de charbon)
Le jumbo hydraulique de boulonnage CMM2-33 est conçu pour le renforcement des roches dans les mines de charbon souterraines. Il est particulièrement adapté au boulonnage des roches avec une résistance inférieure à f-8. Utilisé conjointement avec un jumbo de forage de production, cet engin de boulonnage est destiné au forage de trous pour l'installation de boulons d'ancrage et de boulons de câbles. De plus, l'installation de supports temporaires de toit offre une protection adéquate aux opérateurs. Cet engin minier se distingue par une grande efficacité de travail, une facilité d'utilisation et de maintenance, ainsi qu'une opération stable.
Général
| Largeur | 1200 mm |
| Hauteur | 2400 mm |
| Longueur totale | 5580 mm |
| Garde au sol | 250 mm |
| Vitesse de déplacement | 2.4 km/h |
| Poids | 8750 kg |
Perforateur
| Type de moteur | 2K-130 |
| Couple nominal | 315 N=m |
| Vitesse nominale | 430 tr/min |
| Diamètre des trous | ⌀ 27, 32 mm |
| Type de tige | B19 |
| Consommation d'eau | 10-17 L/min |
Système électrique
| Puissance installée | 45 kW |
| Tension | 660/1140 V |
| Fréquence | 50 Hz |
| Diamètre du tambour de câble | 870 mm |
| Protection de séquence de phase | |
| Protection contre les sous-tension | |
| Protection contre les surcharges | |
| Protection contre les courts-circuits | |
| Protection contre le déséquilibre des phases triphasées | |
| Protection contre la température de l'huile | |
| Protection du niveau de liquide | |
| Protection contre les fuites de gaz | |
| Protection de la concentration de gaz | |
Avance
| Longueur totale | 1808 mm |
| Longueur des tiges | 1500 / 1200 mm |
| Profondeur des trous | 18000 mm |
| Poids | 376 kg |
| Force d'avance | 13 kN |
| Vitesse d'avance | ≥1000 mm/min |
| Vitesse de retour à vide | ≥4000 mm/min |
| Pression de travail | ≤10 MPa |
Bras
- Angle d'inclinaison/levage : 0-19°
- Angle de pivotement de l’avance : 7-7°
- Angle de rotation : 25-86°
- Longueur rétractable : 1480 mm
- Extension d'avance : 1170 mm
- Angle de basculement de l’avance : ±90°
- Poids : 340 kg
- Déplacement maximal de la pompe : 1 m³/h
- Pression de travail pour l’évacuation des scories : 6-12 bar
Système hydraulique
- Déplacement de la pompe principale : 130 cc
- Déplacement de la pompe auxiliaire : 16 cc
- Capacité maximale du réservoir d'huile : 130 L
- Efficacité du filtre : 10 μm
- Couple : 10500 N.m
- Vitesse de déplacement : 2,4 km/h
- Capacité en pente : 14°
- Largeur des chenilles : 300 mm
- Projecteur avant : 2 x 9 W
- Projecteur arrière : 1 x 9 W
| Tension | Type | Section transversale | Diamètre | Longueur |
| 1140 V | MYP-0.66/1.14 | 3x25+1x16 mm² | 40 mm | 50 m |

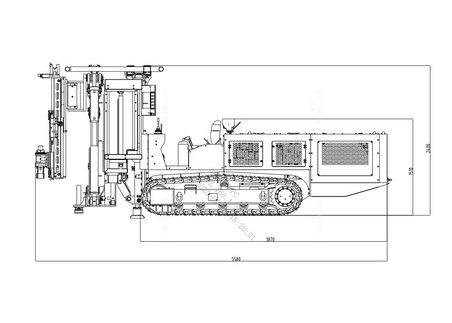

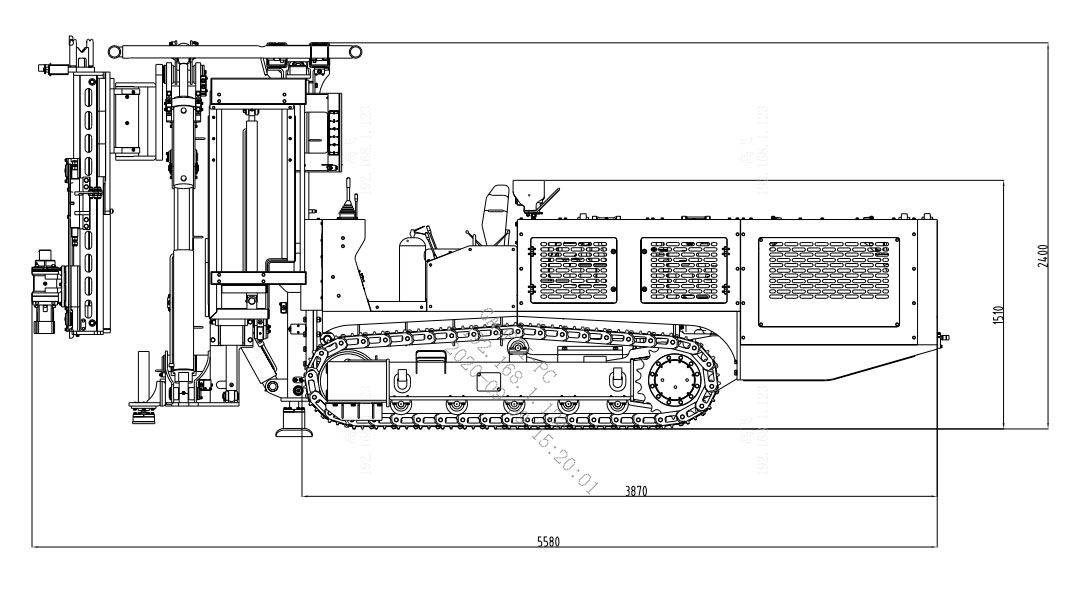

Dimensions extérieures du jumbo de boulonnage - Vue latérale

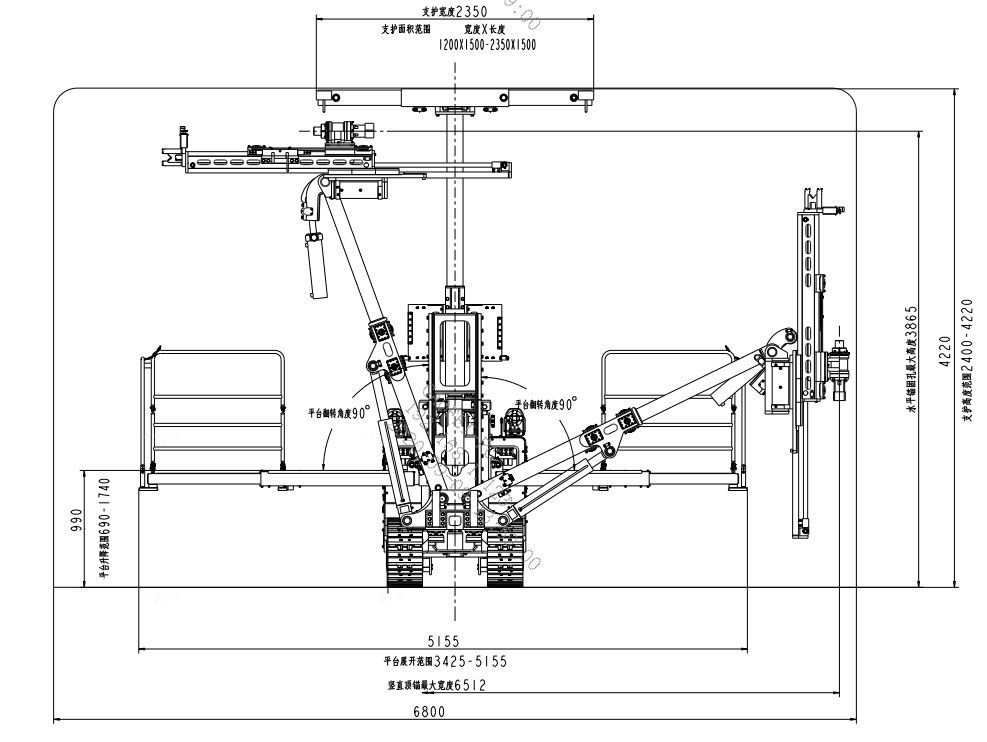

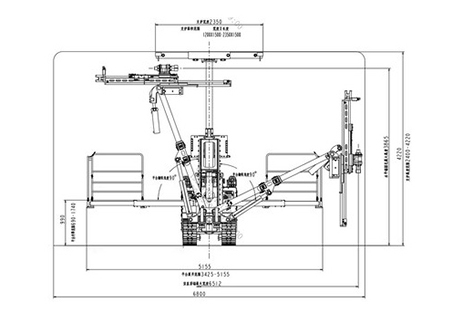

Zone de travail
