Jumbo hydraulique de boulonnage, CMM2-5 (pour mine de charbon)

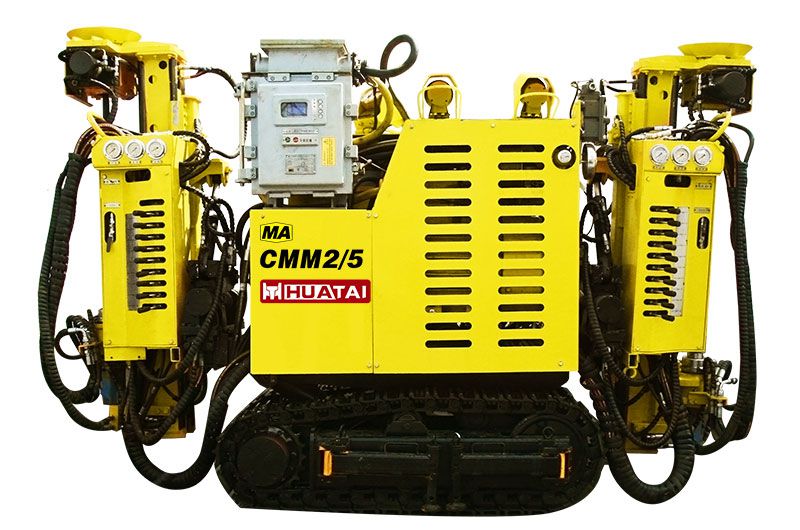

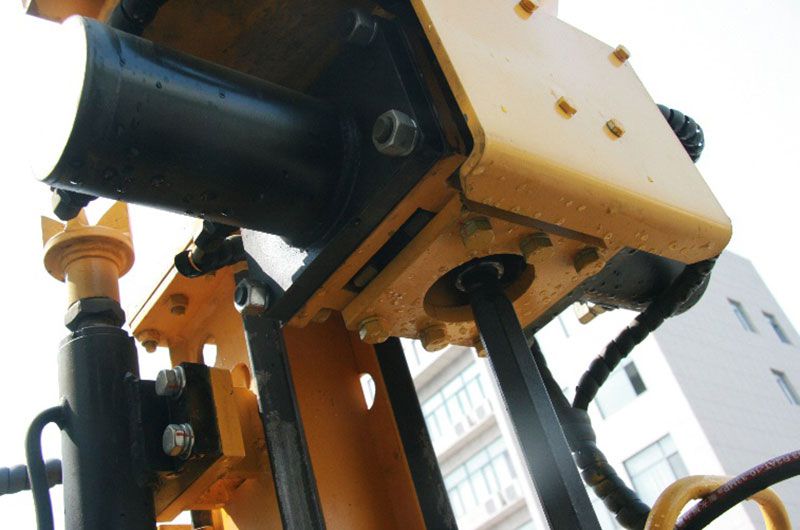

Le jumbo hydraulique de boulonnage CMM2-5 se distingue par un design compact, le rendant idéal pour les travaux de boulonnage et de forage dans des galeries et tunnels étroits. Grâce à son faible encombrement, cet engin de forage peut travailler en parallèle avec d'autres engins de roche dans les mêmes galeries ou tunnels sans perturber leurs opérations. Avec une hauteur de seulement 2030 mm, ce jumbo peut se déplacer facilement dans la plupart des mines.

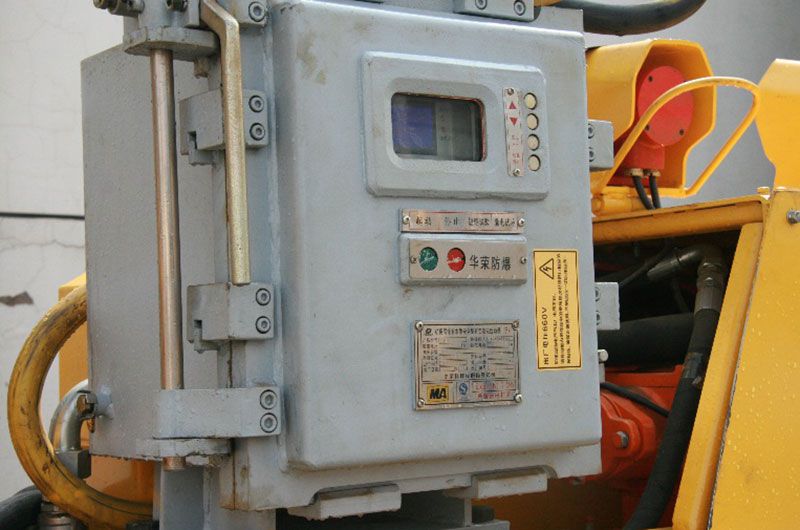

Avantages en un coup d'œil- Propulsé par un moteur antidéflagrant de 45 kW, le jumbo hydraulique de boulonnage utilise un système hydraulique à détection de charge intégré avec une pompe à piston Danfoss (130 ml/r) et une vanne de commande directionnelle.
- La protection contre le niveau et la température de l'huile garantit une longue durée de vie des accessoires de forage.

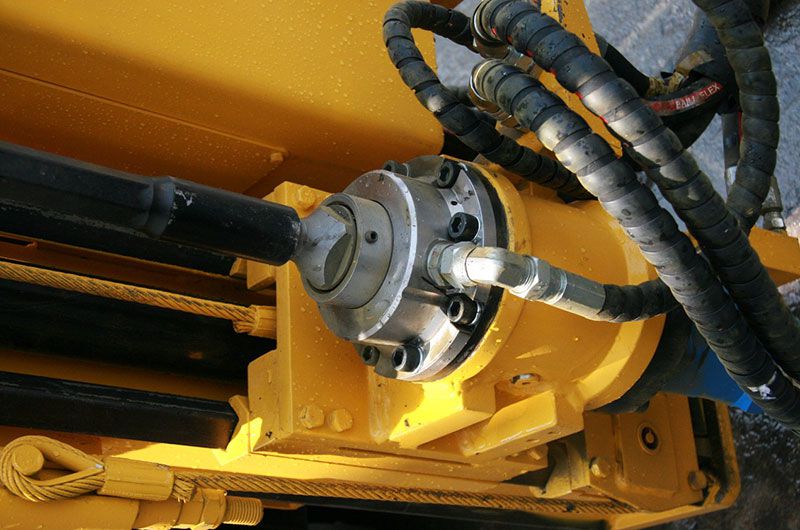

| Général | Bras | — | 2 pcs | |
| Section transversale applicable | m2 | 5 m2 | ||
| Zone de couverture (L×H) | mm | 1810x2770 mm | ||
| Rayon de braquage minimum | mm | 3000 mm | ||
| Largeur de travail | mm | 800 mm | ||
| Dimensions générales (L×l×H) | mm | 3020x800x1980（±50）mm | ||
| Diamètre des trous | mm | ⌀48 mm | ||
| Profondeur des trous | m | 15 m | ||
| Pression de l'eau de rinçage | MPa | 0.3-0.8 MPa | ||
| Type de tige | mm | B35 | ||
| Poids total | kg | 3800 kg | ||
| Pression au sol | MPa | 0.08 MPa | ||
| Garde au sol | mm | 200 | ||
| Tension de travail | V | 660/1140 V | ||
| Courant de travail | A | 49.2/28.5 A | ||
| Courant de démarrage | A | 290/170 A | ||
| Puissance installée | kW | 45 kW | ||
| Unité de rotation | Type | — | HYG-220/360S | |
| Pression de travail nominale | MPa | 16 MPa | ||
| Débit nominal | L/min | 50 L/min | ||
| Couple de rotation nominal | N·m | 220 N·m | ||
| Vitesse nominale | r/min | 360 r/min | ||
| Avance | Pression de travail | MPa | 8 MPa | |
| Débit | L/min | 15 L/min | ||
| Longueur d'avance | mm | 1010 mm | ||
| Longueur totale | mm | 1856 mm | ||
| Force d'avance | kN | 6 kN | ||
| Vitesse d'avance | m/min | 10 m/min | ||
| Vitesse de retour à vide | m/min | 20 m/min | ||
| Bras | Pression de travail | MPa | 8 | |
| Débit | L/min | 15 L/min | ||
| Longueur rétractable | mm | 555 mm | ||
| Extension d'avance | mm | 755 mm | ||
| Force d'avance (compensation) | kN | 7 kN | ||
| Inclinaison/angle de levage d'avance | （°） | ±5° | ||
| Angle de pivotement d'avance | （°） | -18°～30° | ||
| Mécanisme de déplacement | Pression de travail | MPa | 21 MPa | |
| Débit | L/min | 20 L/min | ||
| Vitesse de déplacement | m/min | 28 m/min | ||
| Capacité en pente | （°） | 10° | ||
| Largeur des patins | mm | 200 mm | ||
| Station de pompe hydraulique | Pression de travail nominale | MPa | 22 MPa | |
| Débit nominal | L/min | 130 L/min | ||
| Moteur | Courant nominal | A | 49.2/28.5 A | |
| Puissance nominale | kW | 45 kW | ||
| Tension nominale | V | 660/1140 V | ||
| Vitesse nominale | r/min | 1468 r/min | ||
| Pompe à huile | Pression nominale | MPa | 22 MPa | |
| Déplacement | ml/r | 90 ml/r | ||
